支持標準/實時共視技術
可通過北斗(B1/B3)、GPS衛星進行共視
可接收外部10MHZ、1PPS+TOD信號實現遠程測量或時間傳遞
可選擇銣鐘或晶振作為時鐘源，并輸出時頻信號
可采用RD短報文、4/5G無線通信、以太網等通信方式建立共視鏈路
可生成RINEX、GGTTS協議比對標準數據文件，通過FTP訪問獲取
共視比對精度：零基線<1ns;長基線<3ns
產品特性 | 規格名稱 | 指標參數 | |||
常規款 | 專業版 | 備注 | |||
頻率信號輸入 | 輸入頻率 | 10MHz | 10MHz | 可選內置銣鐘 | |
輸入功率 | 7dBm~13dBm | 7dBm~13dBm | |||
諧波 | ≤-30dBc | ≤-30dBc | |||
雜散 | ≤-70dBc | ≤-70dBc | |||
時間脈沖輸入 | 輸入頻率 | 1Hz(1PPS) | 1Hz(1PPS) | 可選內置接收機 | |
輸入幅度 | 2~6V | 2~6V | |||
輸入脈寬 | ≥20ns | ≥20ns | |||
時間參考輸入 | 時間參考 | 內置接收機/外部TOD | 內置接收機/外部TOD | ||
外部時間輸入接口 | 網口或串口 | 網口或串口 | |||
輸入內容格式 | ZDA（包含年月日時分秒） | ZDA（包含年月日時分秒） | |||
頻率信號輸出 | 輸出頻率 | 10MHz(2路) | 10MHz(4路) | 阻抗50歐姆 | |
輸出功率 | 7~13dBm | 7~13dBm | |||
諧波 | ≤-30dBc | ≤-30dBc | |||
雜散 | ≤-80dBc | ≤-80dBc | |||
同步時間輸出 | 輸出頻率 | 1Hz(1PPS) | 1Hz(1PPS) | 協議格式可根據用戶需求更改 | |
輸出接口 | 網口、串口、顯示屏 | 網口、串口 | |||
時間內容格式 | ZDA(包含年月日時分秒) | ZDA(包含年月日時分秒) | |||
同步秒脈沖輸出 | 脈沖頻率 | 1pps | 1pps | 阻抗50歐姆 | |
輸出路數 | 2路 | 4路 | |||
輸出幅度 | ≥2.4V | ≥2.4V | |||
脈沖寬度 | 1us~10ms | 1us~10ms | |||
上升沿 | ≤2ns | ≤2ns | |||
北斗共視指標 | 零基線 | 3ns | 1ns | ||
長基線 | 10ns | 3ns | |||
GPS共視指標 | 零基線 | 2ns | 1ns | ||
長基線 | 10ns | 5ns | |||
監視管理 | 物理接口 | 網口/串口 | |||
電源電壓 | 供電電壓 | 220Vac ± 10% | |||
功耗 | ＜50W | ||||
電源接口 | 國標電源插頭 | ||||
環境 | 工作溫度 | -20oC~+50oC | |||
儲存溫度 | -55oC~+85oC | ||||
外觀 | 重量 | 小于20kg | |||

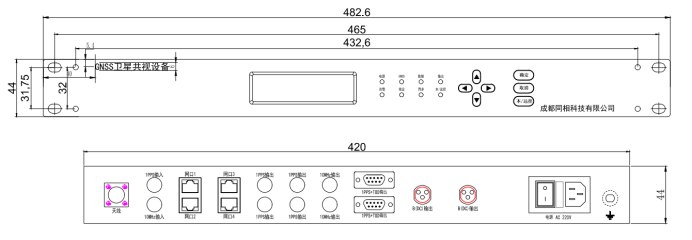

尺寸 | 1U或2U標準機箱 | ||||
