物理系統設計壽命>20年；
PPS，5MHz，10MHz，100MHz，1GHz等多信號輸出；
豐富的信號輸出接口：22路；
優異的相位噪聲：100MHz輸出典型值≤-180dBc/Hz@10kHz；
支持外部PPS馴服；
具備外部控制接口，支持設備監控和控制；

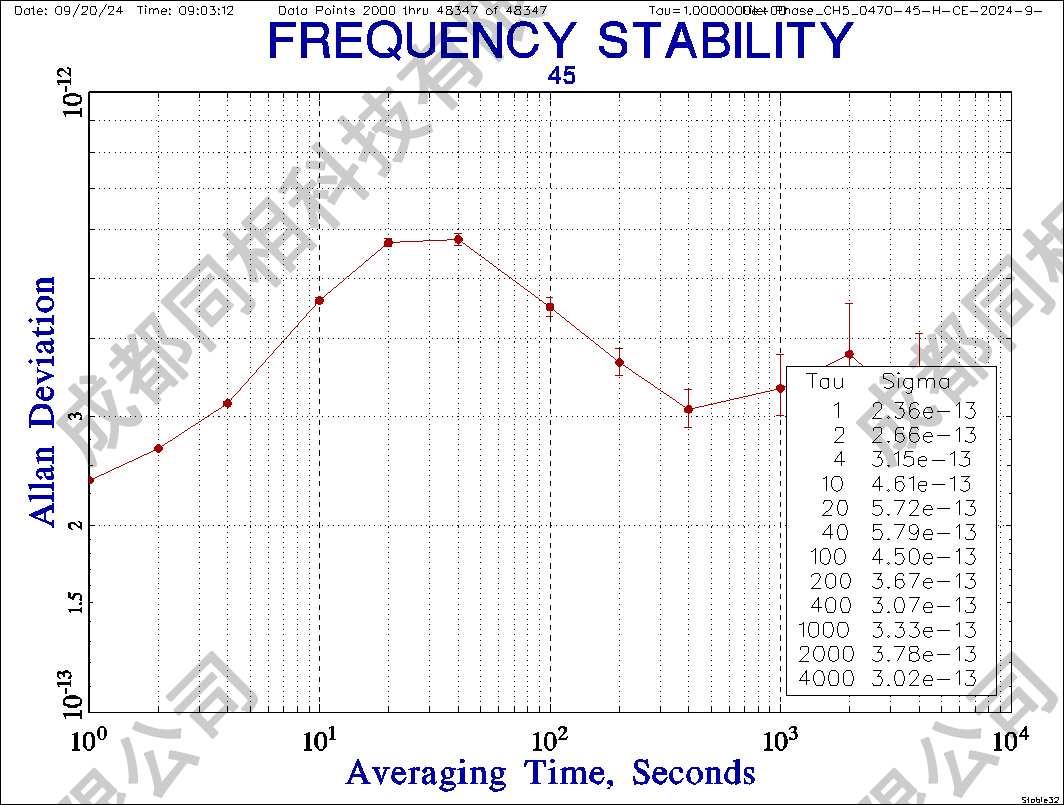

優異的穩定度特性：≤5E-13/s；≤5.0E-13/10s；≤5.0E-13/100s (高性能款)
| 產品特性 | 規格名稱 | 指標參數 | 備注 |
| 10MHz 輸出 (可選配 5MHz) | 輸出頻率 | 10MHz | 正弦波 |
| 輸出路數 | 6/12路 | 默認12路10MHz可選配5MHz和10MHz各6路 | |
| 輸出功率 | 9-13dBm | 負載阻抗50Ω@10MHz | |
| 出廠準確度 | ≤±5.0E-11 | +25oC | |
| 馴服準確度 | <1E-12/24h | 馴服鎖定24小時后連續測試 24 小時 | |

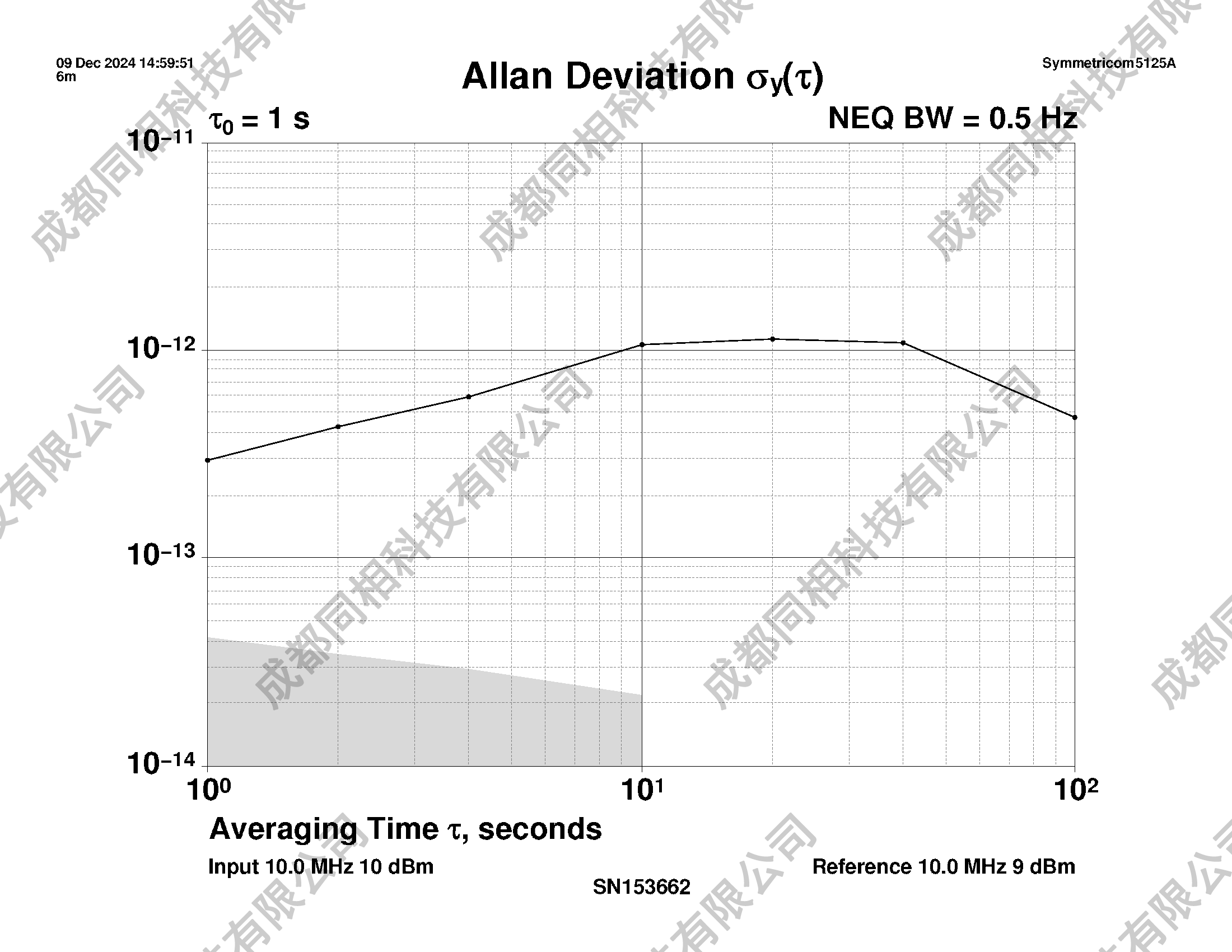

| 短期穩定性 | 專業款：<3.0E-12/1s；<2.0E-12/10s；<6.0E-13/100s | ||
| 高性能款：<5.0E-13/1s；<5.0E-13/10s；<5.0E-13/100s | |||
| 頻率重現性 | ≤±5E-11 | 開—關：24H, 48H, 24H（25℃） | |
| 老化率 | ≤±5E-12/天；≤±1.5E-10/月；≤±1.8E-9/10 年 | ||
| 諧波 | ≤-40dBc | ||
| 雜散 | ≤-80dBc | 100kHz 帶寬內 | |

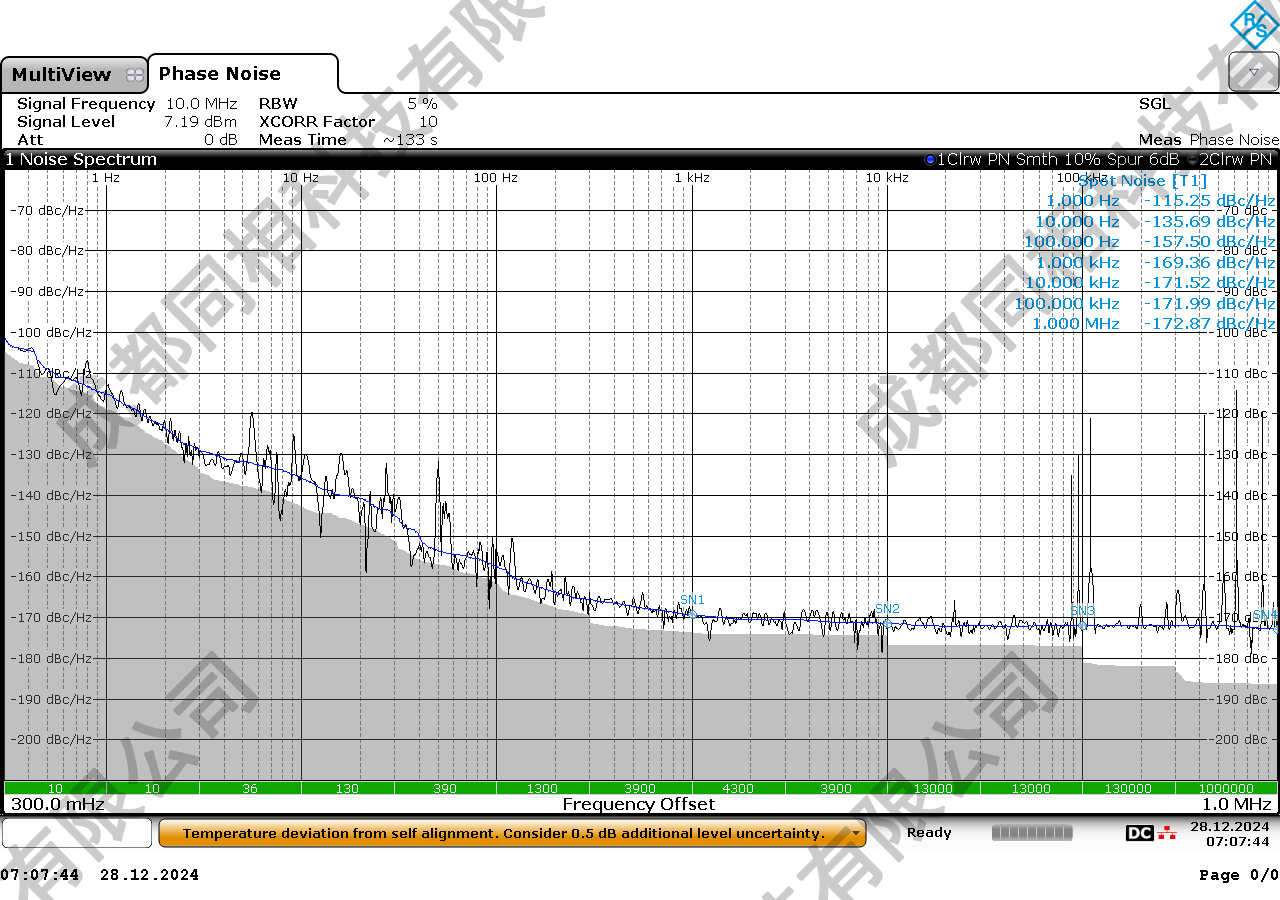

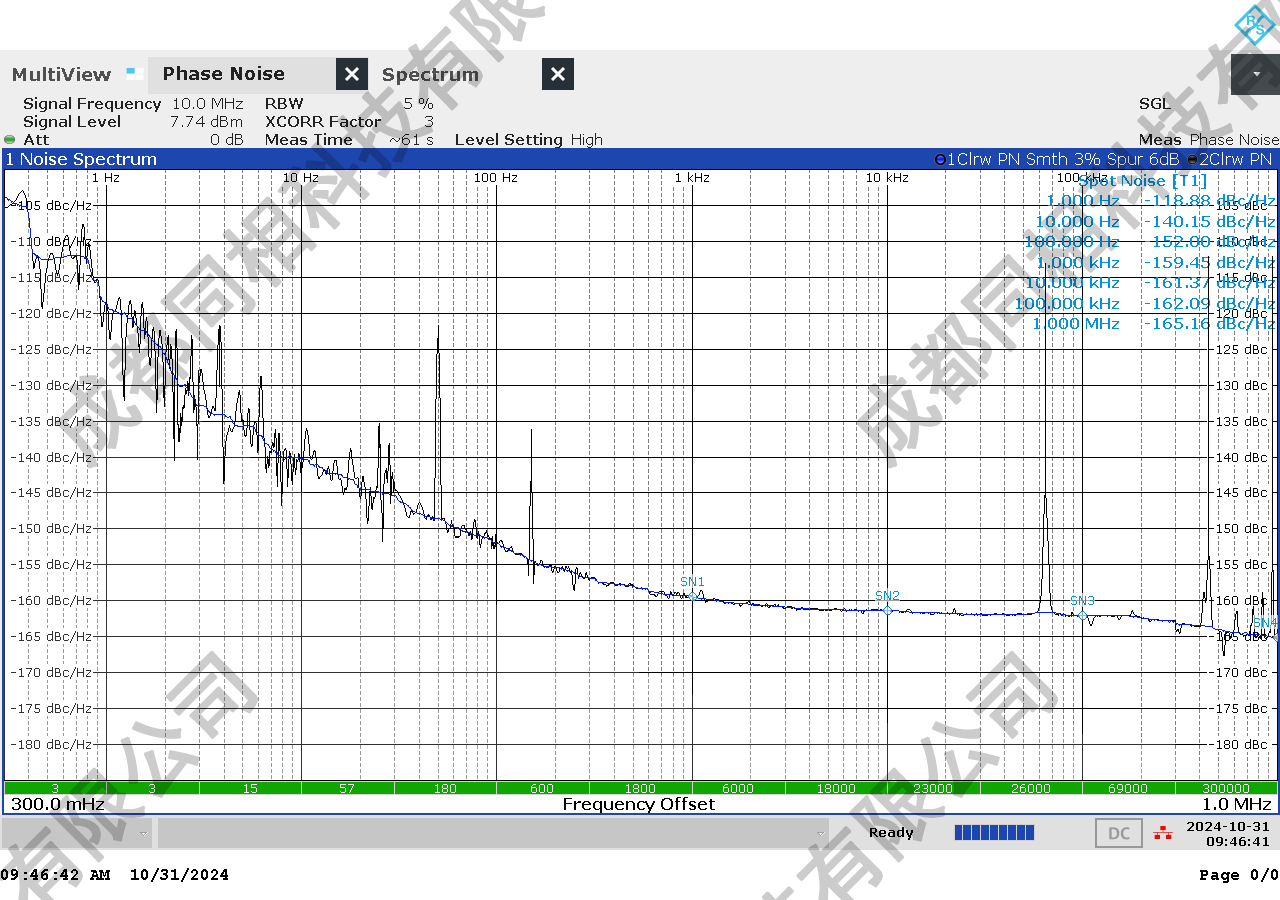

| 相位噪聲 | 專業款： | ||
| ≤-105dBc/Hz@1Hz；≤-135dBc/Hz@10Hz ； ≤-150dBc/Hz@100Hz；≤-165dBc/Hz@1kHz； ≤-168dBc/Hz@10kHz | |||
| 高性能款： | |||
| ≤-115dBc/Hz@1Hz ；≤-140dBc/Hz@10Hz； ≤-150dBc/Hz@100Hz；≤-160dBc/Hz@1kHz； ≤-160dBc/Hz@10kHz； | |||
| 5MHz 射頻輸出 | 輸出頻率 | 5MHz | 選配 |
| 輸出功率 | 9-13dBm | ||
| 諧波 | ≤-40dBc | ||
| 雜散 | ≤-80dBc | 100kHz寬帶內 | |
| 相位噪聲 | ≤-110dBc/Hz@1Hz ；≤-130dBc/Hz@10Hz； ≤-140dBc/Hz@100Hz；≤-155dBc/Hz@1kHz； ≤-160dBc/Hz@10kHz | ||
| 100MHz 射頻輸出 (50Ω負載) | 輸出頻率 | 100MHz | 正弦波 |
| 輸出路數 | 4路 | 標配 | |
| 輸出功率 | 9-13dBm | 負載阻抗 50Ω | |
| 諧波 | ≤-40dBc | ||
| 雜散 | ≤-80dBc | 100kHz寬帶內 | |
| 穩定度 | 同10MHz指標 | ||

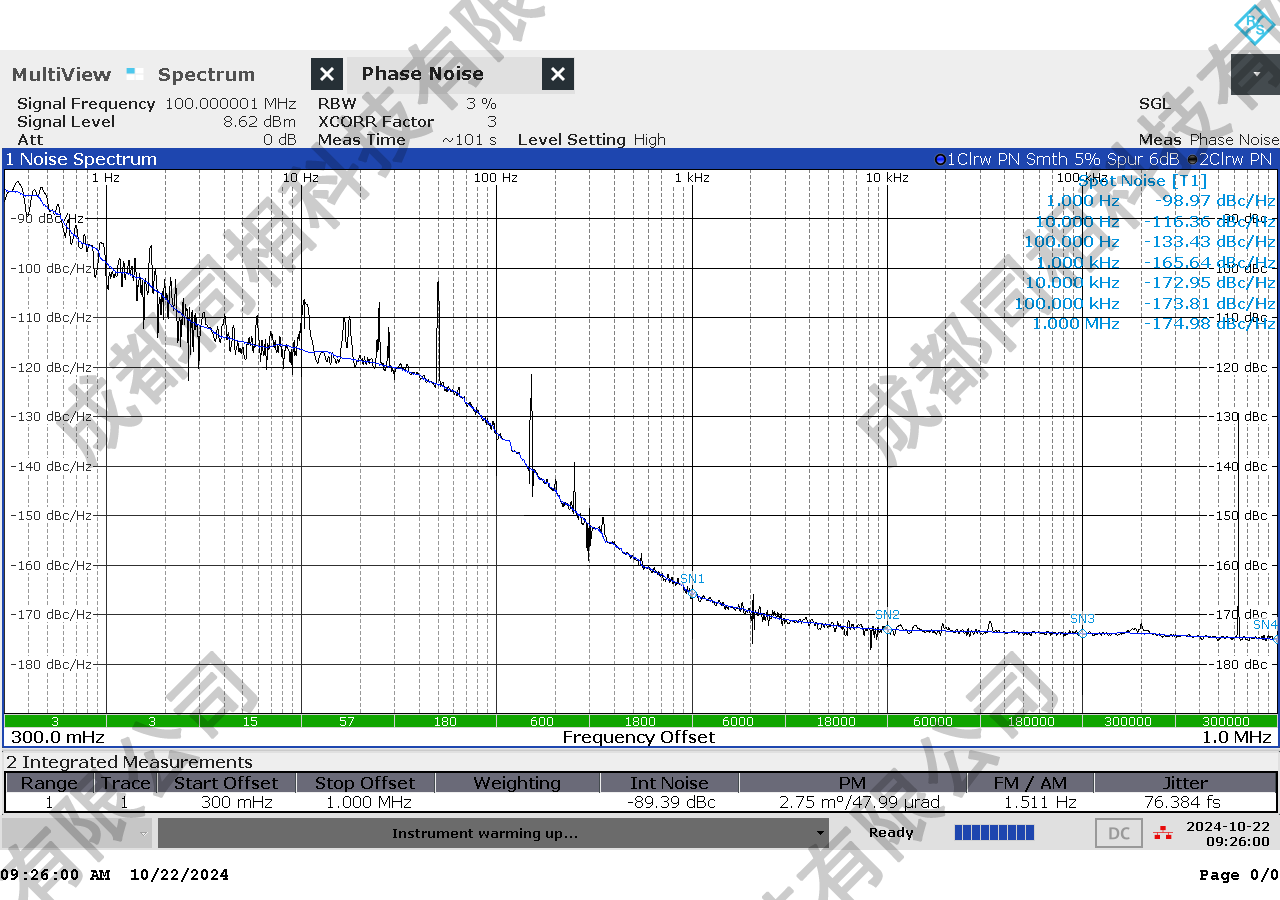

| 相位噪聲 | 專業款 | ||
| ≤-80dBc/Hz@1Hz；≤-100dBc/Hz@10Hz； ≤-130dBc/Hz@100Hz；≤-160dBc/Hz@1kHz； ≤-170dBc/Hz@10kHz | |||
| 高性能款 | |||
| ≤-90dBc/Hz@1Hz；≤-105dBc/Hz@10Hz； ≤-130dBc/Hz@100Hz；≤-160dBc/Hz@1kHz； ≤-170dBc/Hz@10kHz | |||
| 射頻輸出 (50Ω負載) | 輸出頻率 | 100MHz~1GHz | 默認1GHz，可選擇輸出其他整數頻點 |
| 輸出路數 | 2路 | 標配 | |
| 輸出幅度 | 8-12dBm | 負載阻抗50Ω@1GHz | |
| 諧波 | ≤-40dBc | ||
| 雜散 | ≤-60dBc | 100kHz寬帶內 | |

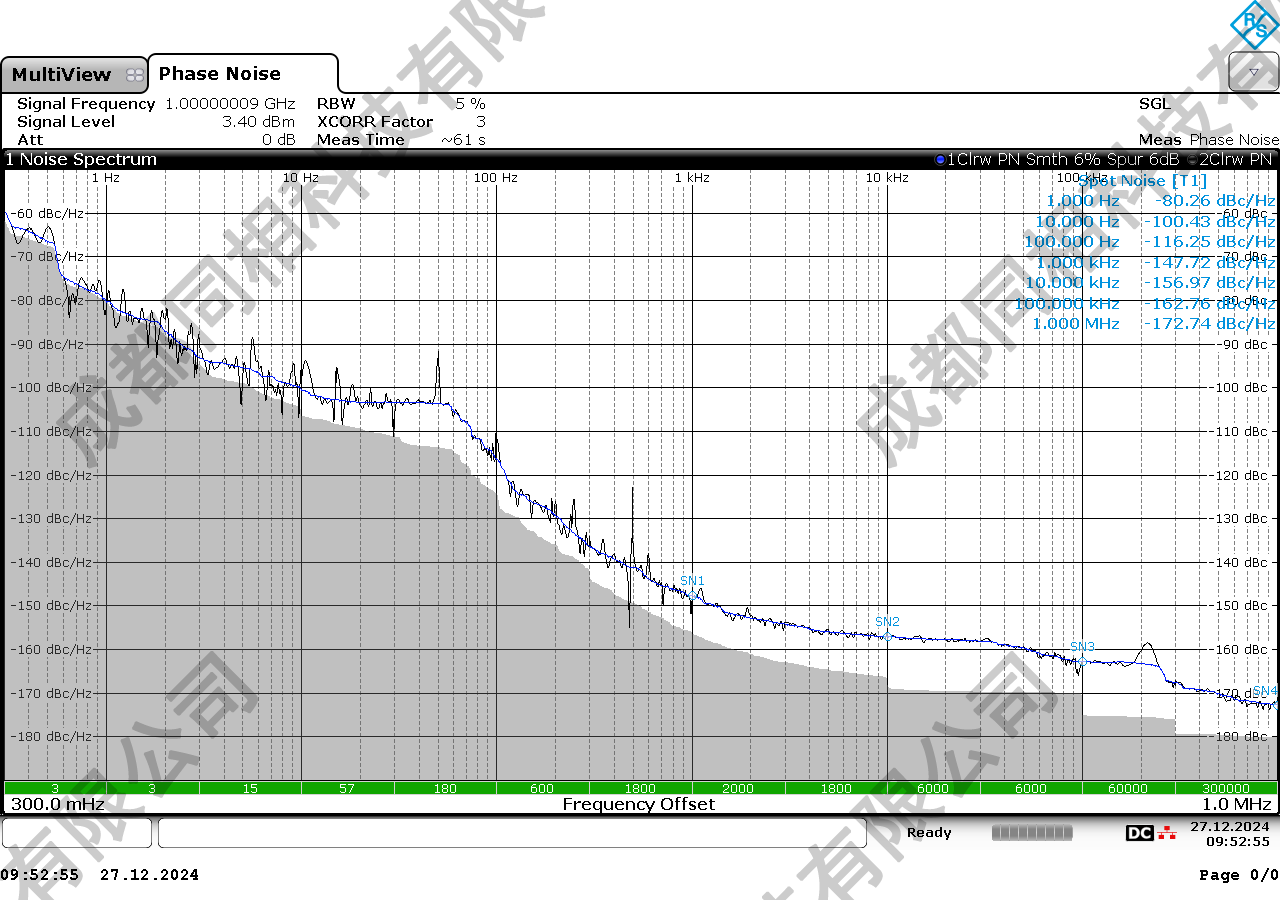

| 相位噪聲(1GHz) | ≤-50dBc/Hz@1Hz; ≤-80dBc/Hz@10Hz; ≤-110dBc/Hz@100Hz; ≤-138dBc/Hz@1kHz; ≤-140dBc/Hz@10kHz | ||
| 1PPS輸出 （50Ω負載） | 輸出路數 | 5路 | 標配 |
| 上升時間 | ≤2ns | 15pF負載 | |
| 脈沖寬度 | 100ms | ||
| 電平 | TTL | ||
| 1PPS 馴服 | 輸出路數 | 1路 | 標配 |
| PPS輸入 | TTL/LVTTL | ||
| 同步鎖定時間 | ≤20min | ||
| 同步精度 | ≤20ns | 進入同步鎖定狀態，測試3小時 | |
| 守時精度 | ≤0.8us | 馴服24小時后進入守時，連續測試24小時 | |
| 馴服準確度 | ≤1E-12 | ||
| 監視控制 | 調頻精度 | <5E-13 | 調整范圍：±1.0 E-6 |
| 鎖定時間 | <3min | +25℃ | |
| 電源 | 輸入電壓范圍 | 220V±10% | |
| 最大功耗 | ≤45W | ||
| 穩態功耗 | ≤20W | ||
| 環境 | 工作溫度 | -40℃~+60℃ | |
| 存儲溫度 | -55℃~+85℃ | ||
| 相對濕度 | ≤85%無冷凝 | 工作條件 | |

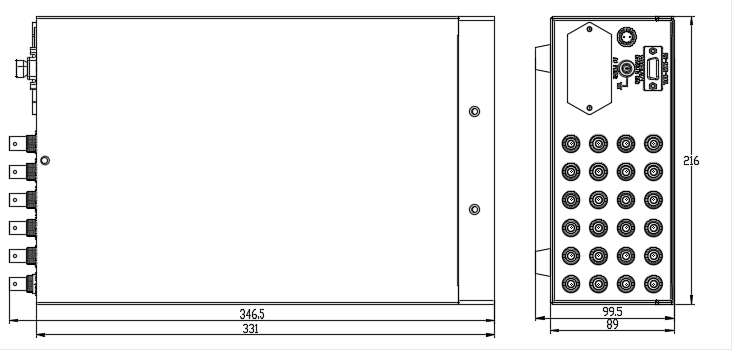

| 結構 | 尺寸 | 331mm×216mm×89mm（公差±1%） | |
