輸入10MHz輸出頻率100MHz
頻率穩定度優于5E-13/1S
≤-160dBc/Hz@1kHz
輸入輸出頻率可定制
應用領域: 信號變頻，銣鐘相噪提升, 窄帶鎖相濾波, 時鐘信號提純等
產品特性 | 規格名稱 | 指標參數（模塊） | 指標參數（晶振） | |
射頻輸入 | 輸入頻率 | 10MHz | 10MHz | |
輸入功率 | 5dBm~15dBm | 5dBm~15dBm | ||
諧波/雜散 | ≤-30dBc/≤-70dBc | ≤-30dBc/≤-70dBc | ||
準確度最低要求 | ≤ ± 3E-7 | ≤ ± 3E-7 | ||
穩定度最低要求 | ≤ ± 1E-7 | ≤ ± 1E-7 | ||
射頻輸出 | 輸出頻率 | 100MHz（1路） | 100MHz（1路） | |
輸出功率 | >7dBm | >7dBm | ||
諧波/雜散 | ≤-30dBc/≤-80dBc | ≤-30dBc/≤-80dBc | ||
頻率穩定度 | 1s | ≤5E-13 | ≤5E-13 | |
10s | ≤8E-14 | ≤8E-14 | ||

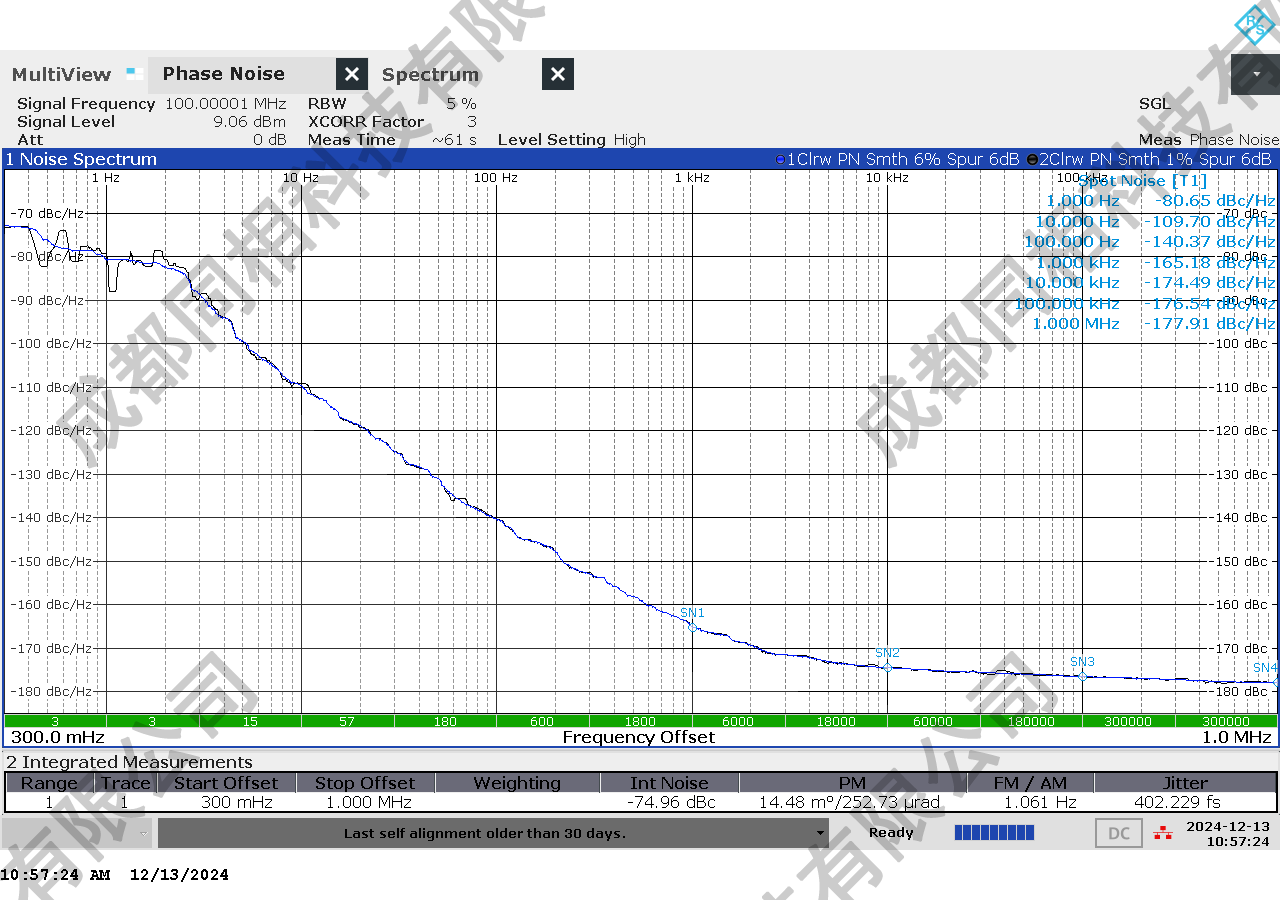

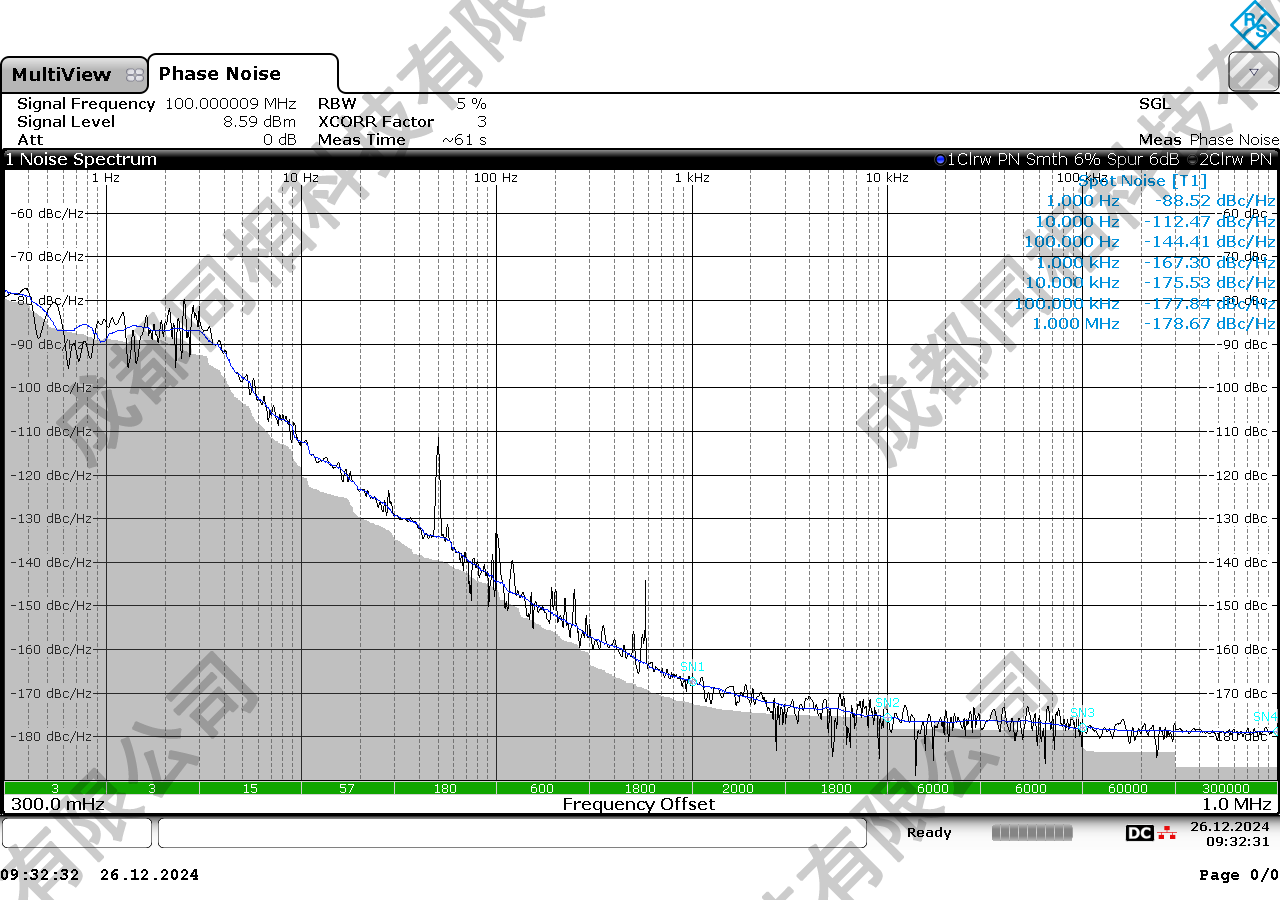

殘余相位噪聲 | 1Hz | 同參考（鎖相環自身基底為-88dBc/Hz） | 同參考（鎖相環自身基底為-88dBc/Hz） | |
10Hz | ≤-100dBc/Hz | ≤-100dBc/Hz | ||
100Hz | ≤-130dBc/Hz | ≤-130dBc/Hz | ||
1kHz | ≤-160dBc/Hz | ≤-160dBc/Hz | ||
10kHz | ≤-168dBc/Hz | ≤-168dBc/Hz | ||
電源電壓 | 供電電壓 | 12VDC(Vcc±5%) | 12VDC(Vcc±5%) | |
功耗 | 模塊：＜3W | 模塊：＜3W | ||
電源接口 | 穿心電容 | |||
環境 | 工作溫度 | -20oC~+50oC | ||
儲存溫度 | -55oC~+85oC | |||
重量尺寸 | 重量 | <1kg | ||

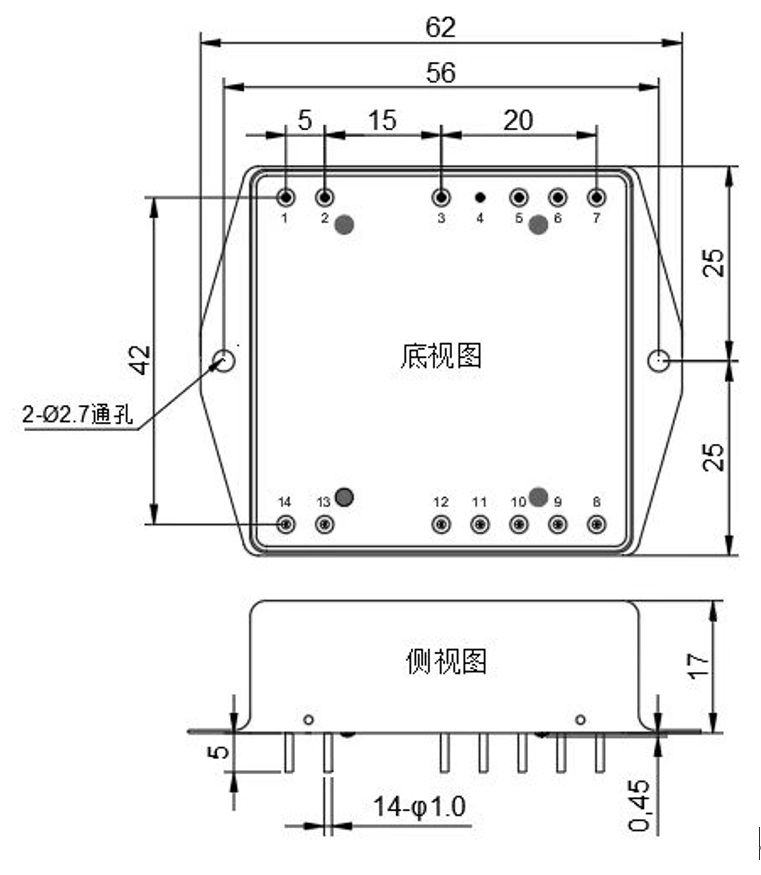

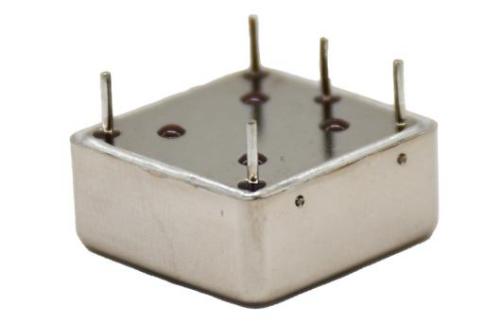

尺寸 | 模塊：50*40*22 晶振：20*20*12.5 晶振：25.4*25.4*12.7 | |||
