輸入1-120MHz輸出頻率1-120MHz
模塊/標準機箱
通道間相對相位抖動<3fs@1s
頻率穩定度≤5E-15/s
10MHz相位噪聲 ≤-145dBc/Hz@1Hz(典型值：≤-149dBc/Hz@1Hz)
機箱版本支持雙路輸入
機箱版本支持全自動切換模式/指令切換模式/外部壓控切換模式等功能
產品特性 | 規格名稱 | 指標參數 | 指標參數 | 備注 |
射頻輸入 | 輸入頻率 | 10MHz | 100MHz | 最大時鐘周期10% |
最大輸入功率 | 0~13dBm | 0~13dBm | ||
輸入通路 | 1路（模塊式） | 1路（模塊式） | ||
2路（機箱式） | 2路（機箱式） | |||
隔離度 | 輸出到輸出 | ≥100dBc | ≥90dBc | |
輸出到輸入 | ≥120dBc | ≥90dBc | ||
射頻輸出 | 輸出通路 | 4/8/16路 | 4/8/16路 | 整機可選8/16路 |
輸出頻率 | 10MHz | 100MHz | 同輸入 | |
鏈路增益 | 0±2dB | 0±2dB | 輸入5～8dBm時測試，當輸入頻率超過80MHz時，增益會下降2dB | |
雜散 | ≤-80dBc | ≤-80dBc | ||
諧波 | ≤-40dBc | ≤-40dBc | ||

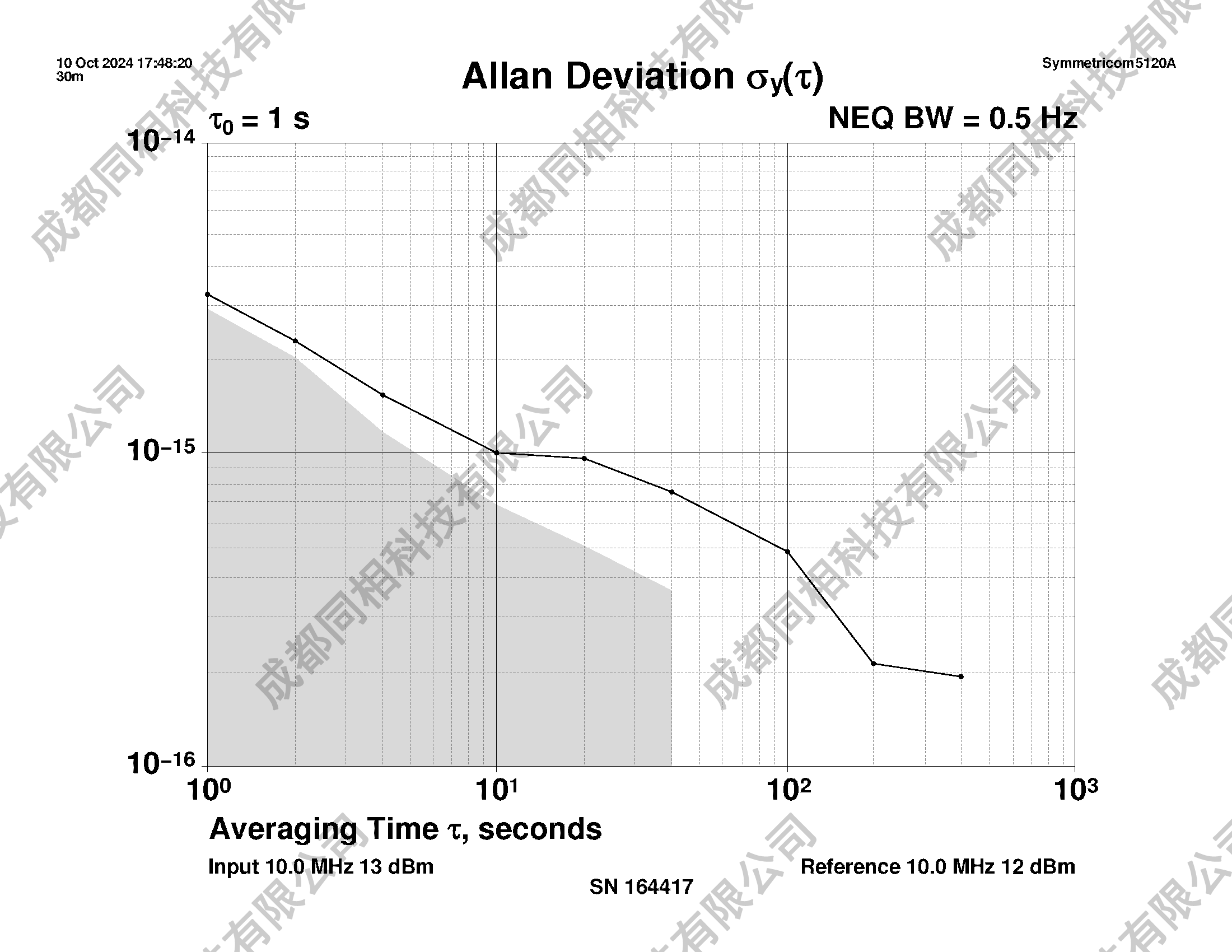

殘余頻率穩定度* | ≤5E-15/1s, ＜1E-15/10s | ≤5E-15/1s, ＜1E-15/10s | 典型值：3E-15/1s, 8E-16/10s | |

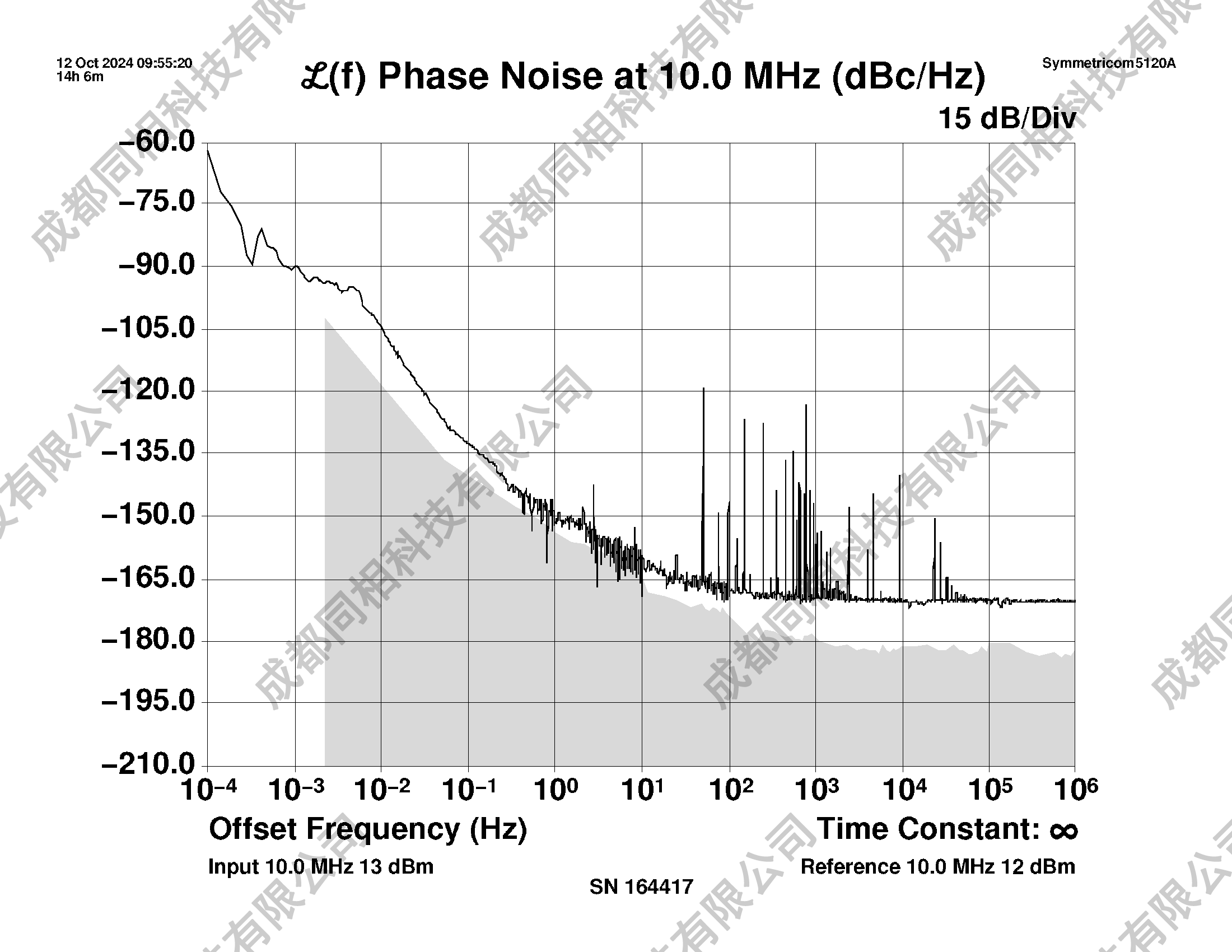

殘余相位噪聲*(dBc/Hz) | ≤ -145@1Hz（典型值：≤-149） ≤ -155@10Hz（典型值：≤-160） ≤ -163@100Hz（典型值：≤-165） ≤ -165@1kHz（典型值：≤-168） ≤ -165@10kHz（典型值：≤-168） | ≤ -130@1Hz（典型值：≤-131） ≤ -145@10Hz（典型值：≤-146） ≤ -150@100Hz（典型值：≤-151） ≤ -155@1kHz（典型值：≤-160） ≤ -160@10kHz（典型值：≤-165） | 輸入12dBm條件下測試 | |
電源電壓 | 供電電壓 | 模塊：12VDC(Vcc±5%) 機箱：220VAC(±10%) | ||
功耗 | 模塊：≤10.0W（4通道） 機箱：≤60.0W | |||
電源接口 | 模塊：串口引腳 機箱：國際電源插頭 | |||
環境 | 工作溫度 | -20℃~+50℃ | ||
儲存溫度 | -40℃~+85℃ | |||
重量尺寸 | 重量 | 模塊：<2kg 機箱：<10kg | ||

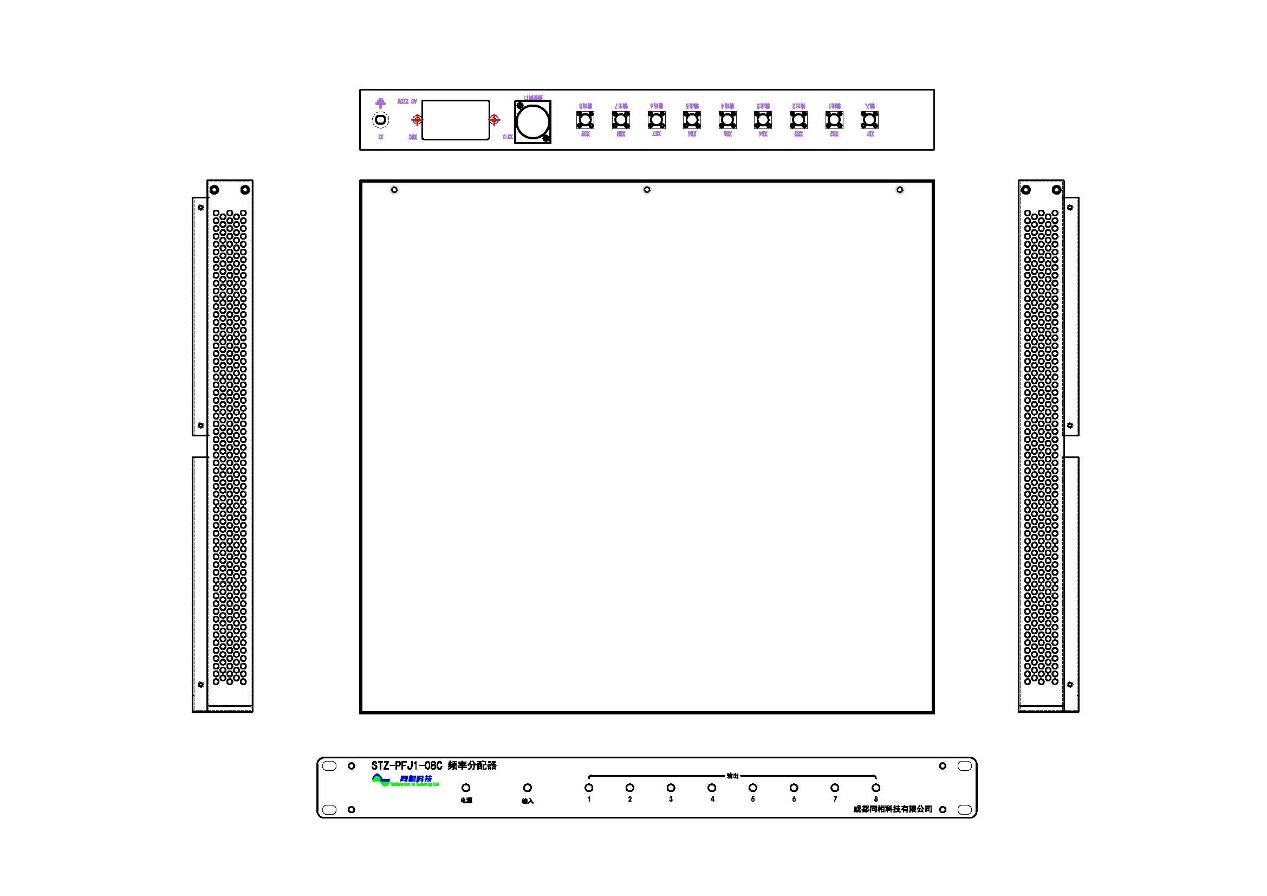

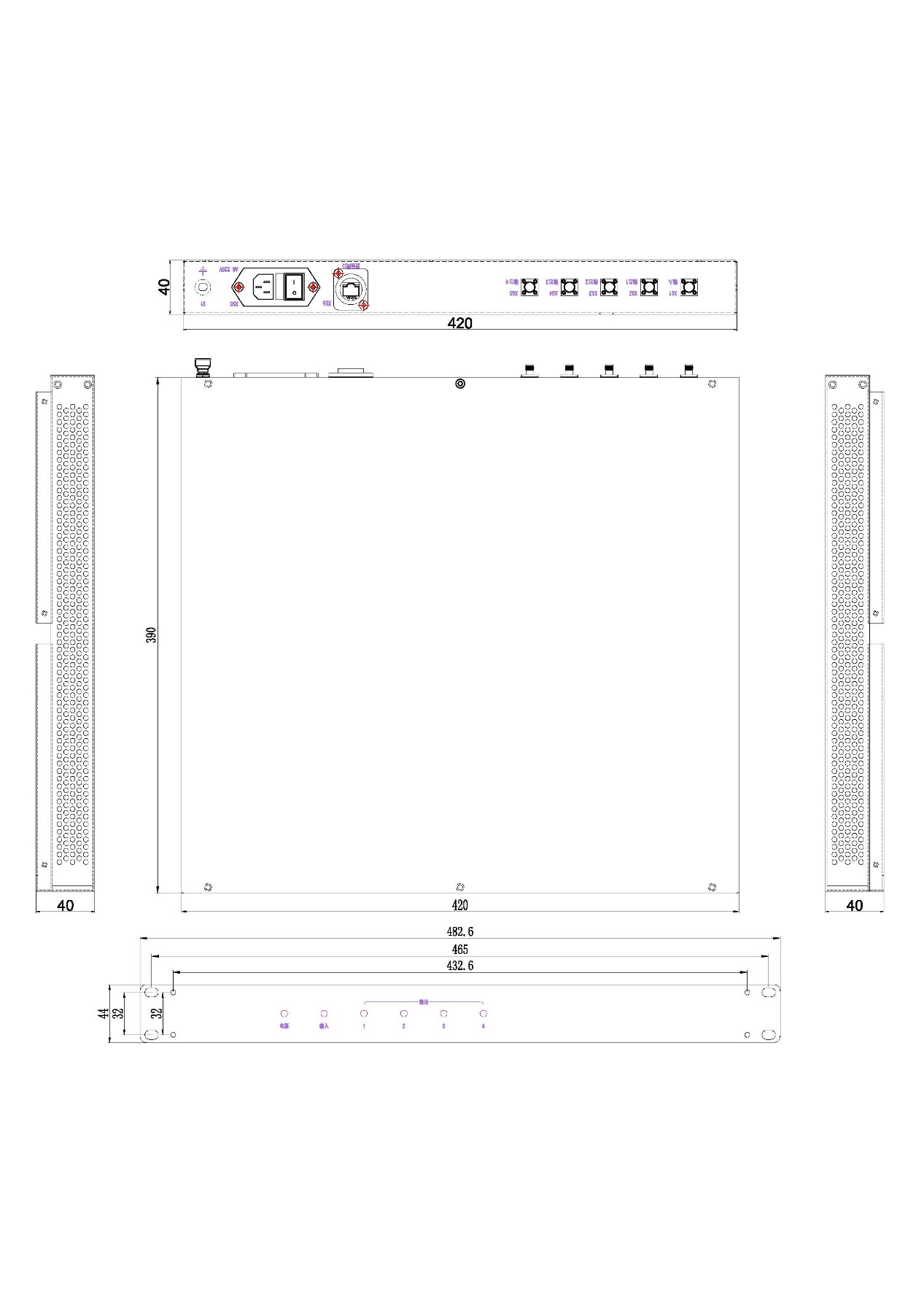

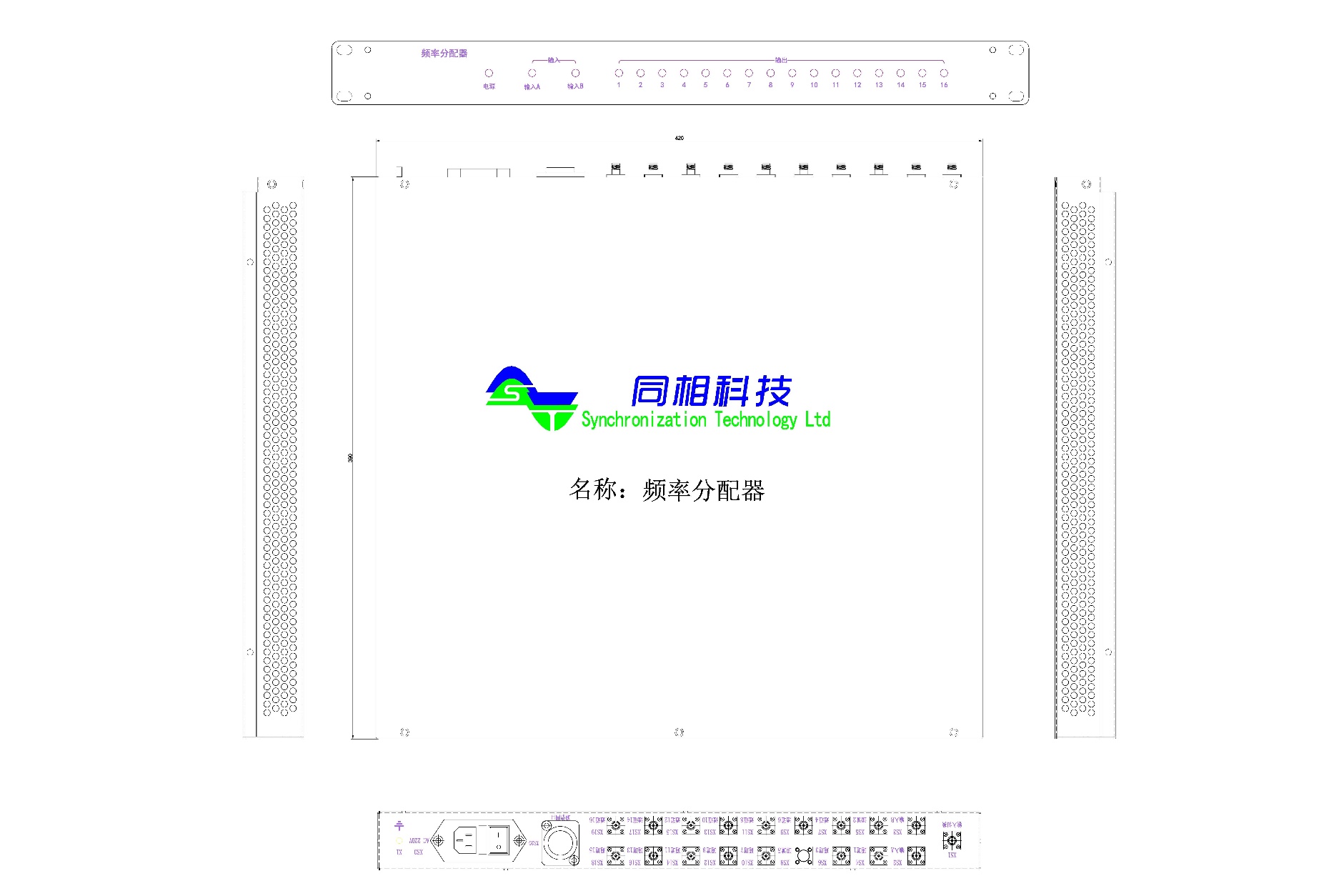

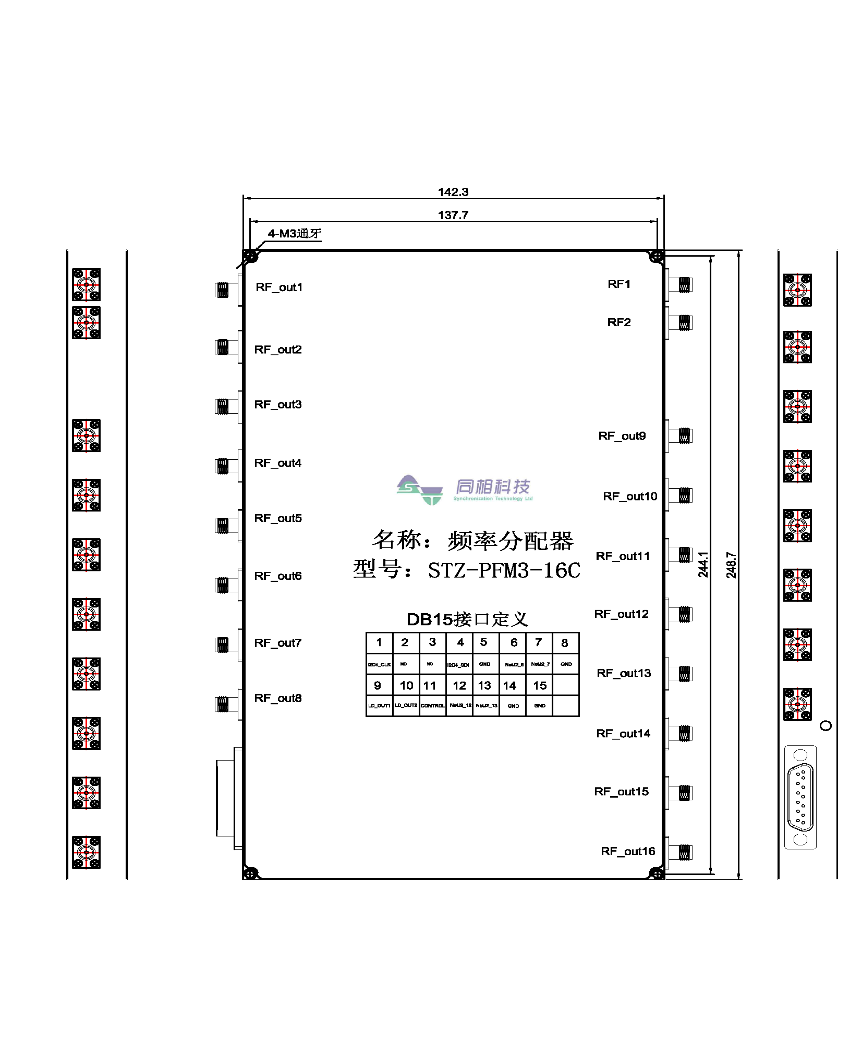

尺寸 | 模塊：129.5*120*13mm（4路輸出） 機箱：1U/2U標準機箱 | |||
