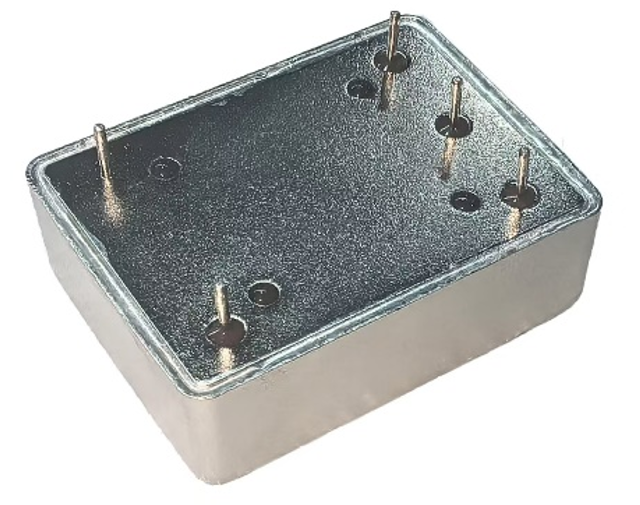

輸出特性

輸出頻率

10MHz

僅ST36G系列可選

輸出頻率

50~100MHz

僅ST14/20系列可選

輸出功率

9±2dBm

阻抗50Ω，Load±5%

諧波抑制

≤-40dBc

阻抗50Ω，Load±5%

雜散抑制

≤-80dBc

阻抗50Ω，Load±5%

初始頻率準確度

≤±0.1ppm

+25oC，EFC=+2.5

電壓頻率穩定度

≤±5ppb

Vcc±5%，設計保證

負載頻率穩定度

≤±5ppb

Load ±5%，設計保證

老化率

ST36G系列：

≤±2ppb/day；≤±20ppb/year

ST14G/ST20G系列：

≤2ppb/day；≤±0.2ppb/year

連續加電30天，設計保證

頻率調節

調諧電壓范圍

0~5V

中心電壓+2.5V

調頻范圍

ST14G/ST20G系列≥±0.5ppm

ST36G系列≥±0.3ppm

線性度

＜10%

電源電壓

工作電壓

＋5V

啟動功耗

ST14系列≤3.0w，ST20G/36G系列3.5W

持續時間＜60s，+25oC

穩定功耗

ST14系列≤1.0W，ST20G/36G系列≤1.5W

+25oC

環境溫度

工作溫度

-55~+85℃

ST36G不可選

工作溫度

-40~+70℃

儲存溫度

-55·~+95℃

序號

符號

功能描述

1

EFC

壓控電壓輸入

2

NC

懸空

3

OUT

信號輸出

4

GND

接地

5

VCC

電源電壓

序號

符號

功能描述

1

GND

接地

2

NC

參考電壓/NC

3

EFC

壓控電壓輸入

4

VC

供電電源

5

OUT

信號輸出

序號

符號

功能描述

1

EFC

頻率控制功能

2

NC

懸空

3

VCC

電源電壓

4

OUT

信號輸出

5

GND

接地

①

②

③

④

⑤

規格名稱

B

C

D

E

F

相位噪聲（dBc/Hz）

1Hz

/

/

/

-95

-100

10Hz

-90

-95

-100

-125

-130

100Hz

-125

-125

-130

-140

-142

1kHz

-150

-155

-160

-155

-157

10kHz

-165

-170

-173

-165

-165

100kHz

-170

-172

-175

-165

-165

短穩

/

/

/

≤5E-12/s

≤3E-12/s

溫度穩定度

≤±0.3ppm

≤±0.1ppm

≤±0.05ppm

≤±0.02ppm

測試條件

-55~+85 oC

-55~+85 oC

-55~+85 oC

-40~+70 oC

選型提示

僅ST14G/20G系列可選

僅ST14G/20G系列可選

僅ST36G系列可選

僅ST36G系列可選
