最多可選32路輸出，寬頻工作范圍，支持1Hz-10MHz（典型值30MHz），兼容IRIG-B（DC）碼
具備極短的上升和下降時間
短通道延時和低時延抖動
支持寬電平輸入，輸出為TTL信號，峰峰值2.5Vpp
支持雙路輸入

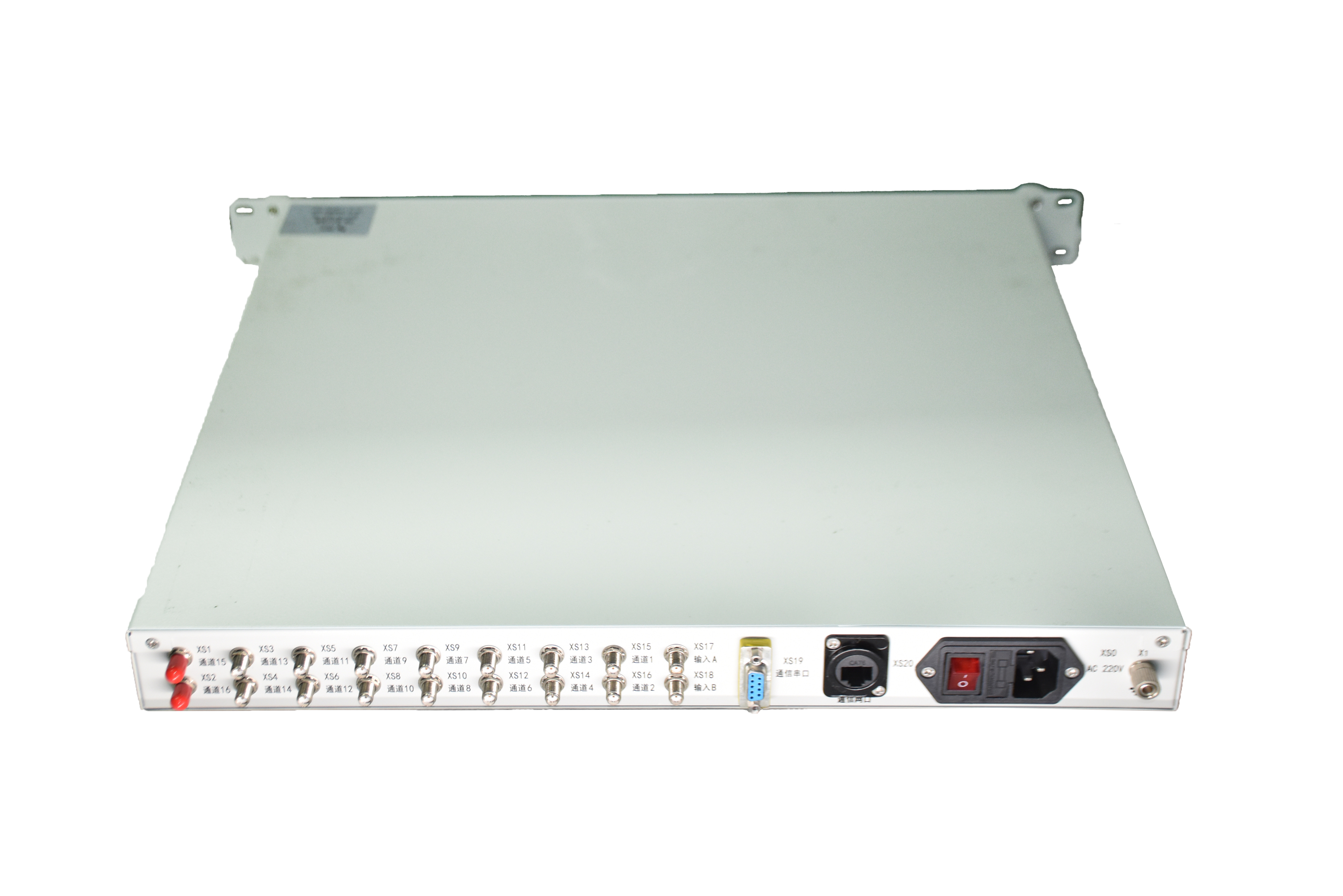

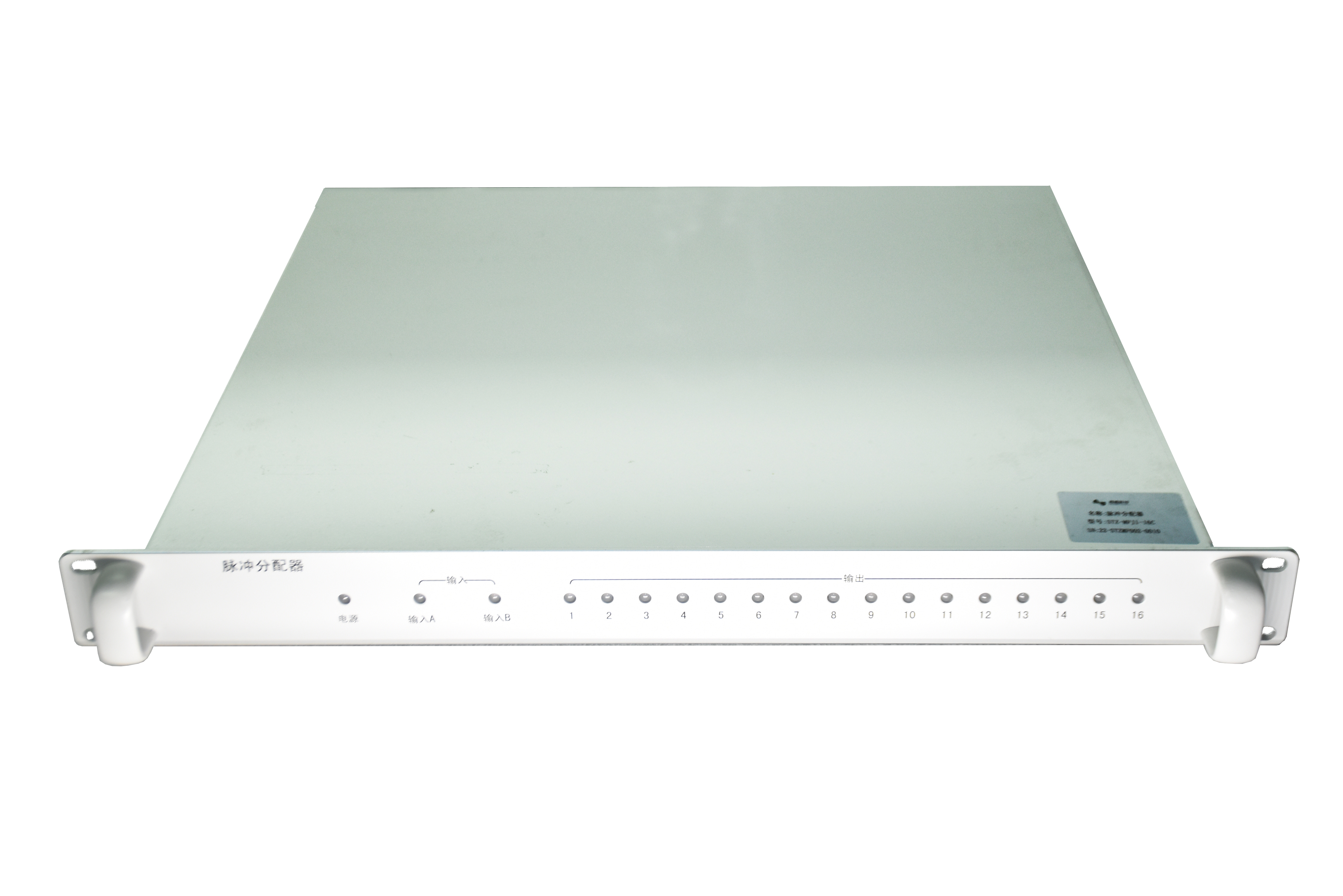

機箱版本支持全自動切換模式/指令切換模式/外部壓控切換模式等功能
產品特性 | 規格名稱 | 指標參數 | 備注 |
輸入信號 | 輸入頻率范圍 | 1~10MHz方波 | 最大時鐘周期10%。典型最大工作頻率30MHz。 |
輸入功率 | 2~5V | ||
耦合方式 | 直流 | ||
輸入通路 | 1路（模塊式） | ||
2路（機箱式） | |||
輸出信號 | 輸出通路 | 4/16路 | 模塊為4路 |
輸出阻抗 | 50±5歐姆 | ||
輸出電平 | TTL，2.5Vpp | ||
脈沖寬度 | 同輸入 | ||

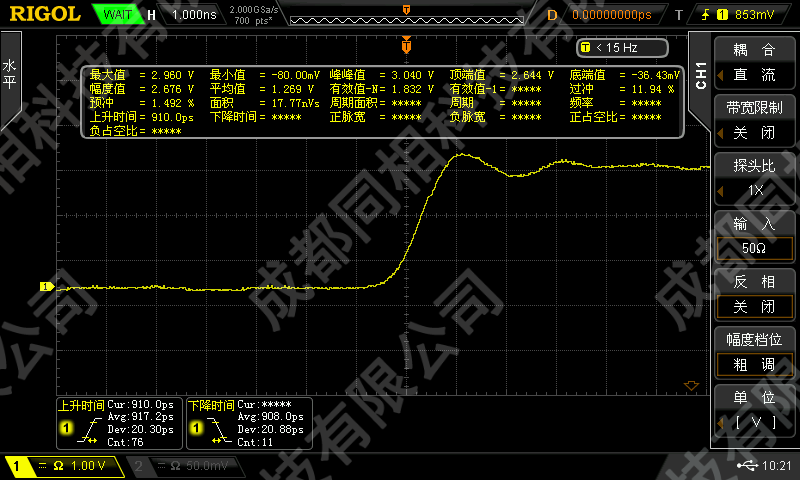

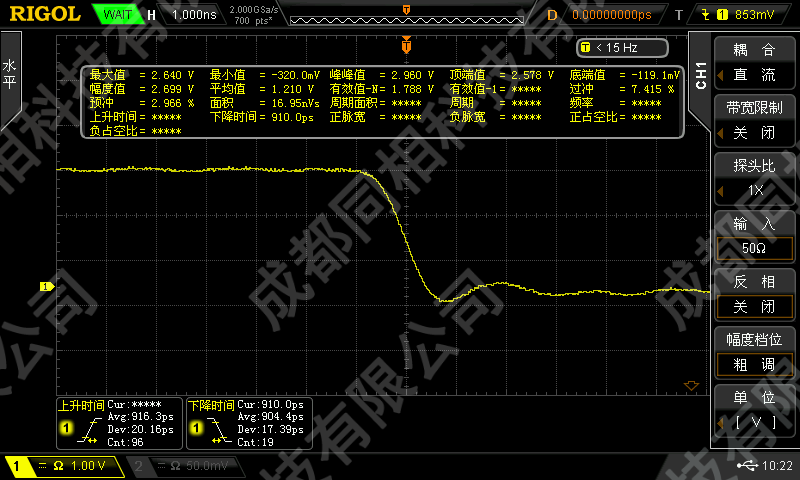

上升/下降時間 | ≤1ns | ||
通道一致性 | ≤100ps | ||
輸出抖動 | ≤20ps | ||
電源電壓 | 供電電壓 | 模塊：12VDC（Vcc±5%） 機箱：220VAC（±10%） | |
功耗 | 模塊：≤5.0W 機箱：≤20.0W | ||
電源接口 | 模塊：DB9公 機箱：國標電源插頭 | ||
環境 | 工作溫度 | -20oC~+50oC | |
儲存溫度 | -40oC~+85oC | ||
外觀 | 重量 | 模塊：＜2Kg；機箱：＜10Kg | |
尺寸 | 模塊：129.5*120*13mm 機箱：1U /2U標準機箱 | ||
