射頻輸出

輸出頻率

10MHz

1路輸出正弦波

產品規格書下載：

超薄銣鐘規格書

輸出功率

11±2dBm

負載阻抗50Ω@10MHz

馴服頻率準確度

≤±1E-12

馴服鎖定24小時后連續測試24小時

溫區最大頻差

≤5.0E-10（0℃至50℃）≤1.0E-09(其他)

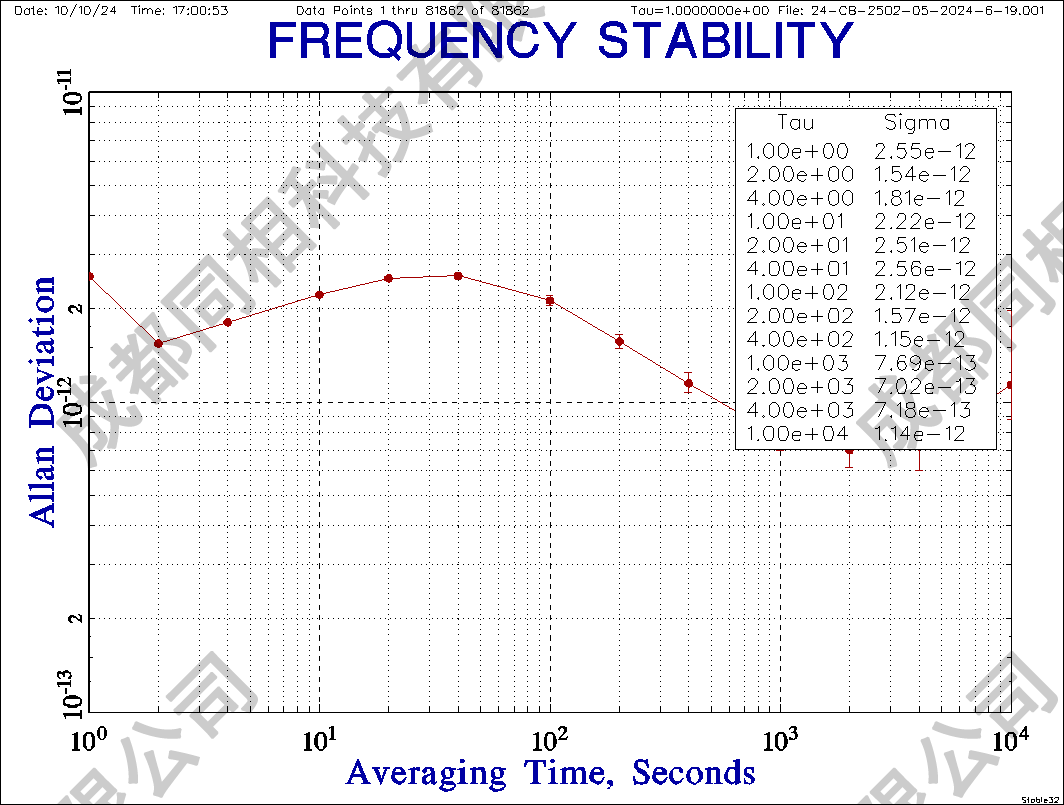

短期穩定性

≤8.0E-12/s

+25℃

≤5.0E-12/10s

≤4.0E-12/100s

頻率重現性

≤±5E-11

開-關：24H, 48H, 24H,(25℃)

出廠準確度

≤±5E-11

+25℃測試24小時

老化

≤±5E-12/天

諧波

≤-40dBc

雜散

≤-80dBc

10MHz±1MHz范圍內

相位噪聲

1Hz

≤-95dBc/Hz

10Hz

≤-130dBc/Hz

100Hz

≤-145dBc/Hz

1kHz

≤-155dBc/Hz

10kHz

≤-155dBc/Hz

1PPS輸出

上升時間

≤2ns

50Ω負載

脈沖寬度

500us-500ms

默認100ms，步進12.5ns

抖動

≤1ns RMS

50Ω負載

電平

≥4.5V

1MΩ/15pF負載

PPS馴服

PPS輸入

3.3V-5.5V

LVTTL/TTL

同步鎖定時間

≤20min

同步精度

≤20ns

進入同步鎖定狀態，測試3小時

守時精度

≤0.8us

馴服24小時后進入守時，連續測試24小時

監視控制

調頻精度

≤5E-13

調整范圍：±1.0E-6

鎖定時間

≤3min

+25℃

狀態監測

高電平鎖定（5V），低電平失鎖(0V)

通訊監控

RS-232

電源

輸入電壓范圍

+11.5至+13Vdc(典型值12V)

最大電流

≤1.8A

+25℃/12V

穩態電流

≤0.6A

供電接口

DB9公

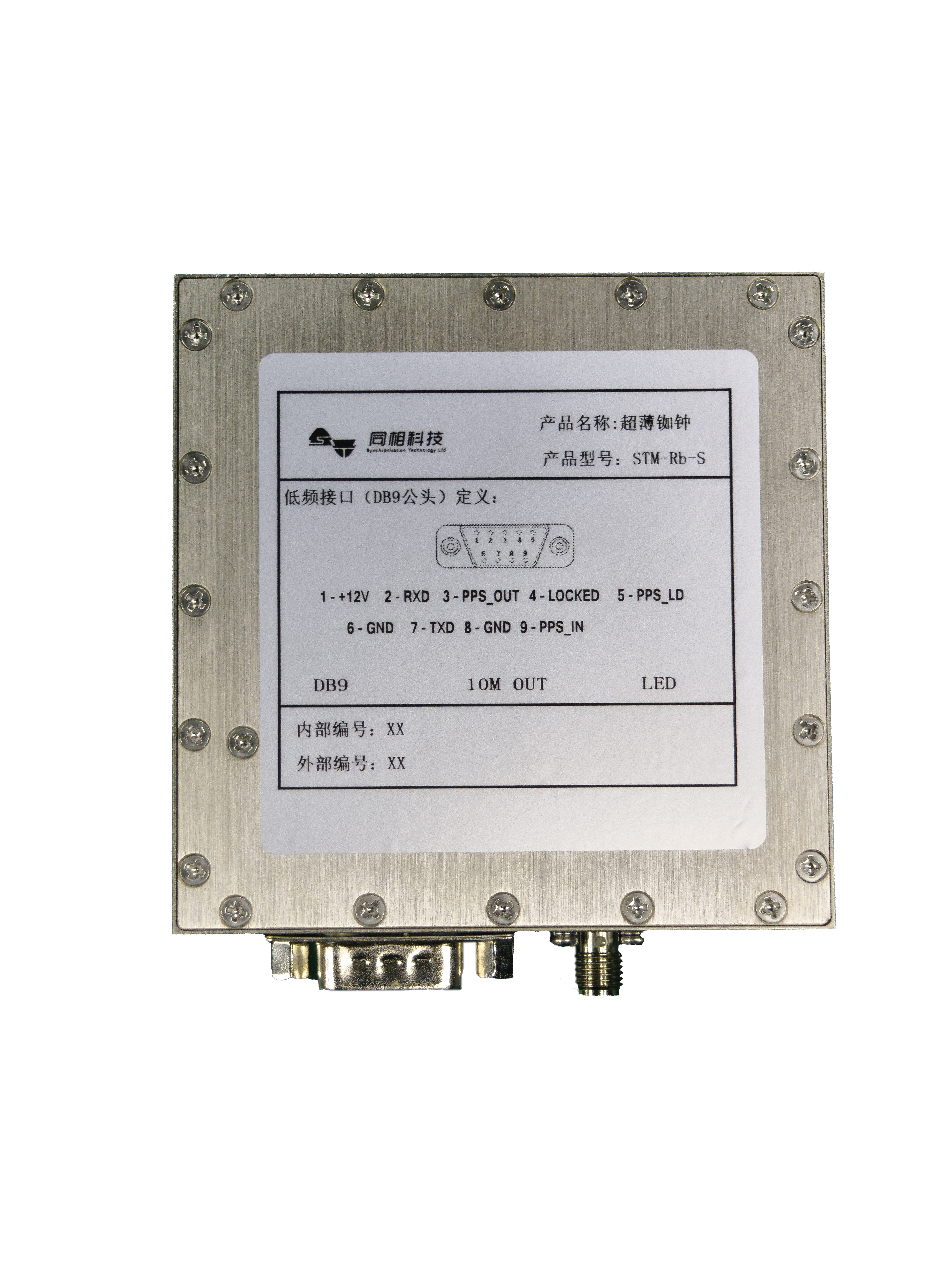

接口定義

（DB9公頭）

1-+12Vdc

4-LOCKED

7-TXD

2-RXD

5-PPS_LD

8-GND

3-PPS_OUT

6-GND

9-PPS_IN

環境

工作溫度

-40℃ ~+60℃

存儲溫度

-55℃ - +85℃

相對濕度

≤85%無冷凝

工作條件

結構

外形尺寸

78.4mm*79.0mm*20mm （公差±0.1）

重量

≤150g
