輸出特性

頻率

10MHz

1路正弦波輸出

輸出功率

10±2dBm

阻抗50Ω，Load±5%

諧波

≤-40dBc

阻抗50Ω，Load±5%

雜散

≤-80dBc

初始頻率準確度

≤±0.1ppm

1路正弦波輸出

電壓頻率穩定度

≤±0.5ppb

Vcc±5%，設計保證

負載頻率穩定度

≤±0.5ppb

Load ±5%，設計保證

老化率

≤±0.2ppb/day，≤±20ppb/year

連續加電30天，設計保證

頻率調節

調諧電壓范圍

0~5V

中心電壓+2.5V

調頻范圍

≥±0.3ppm

線性度

＜10%

電源電壓

工作電壓

＋12V：ST50/ST36系列

＋5V：ST36/ST20系列

啟動功耗

ST50系列≤6W，ST36/ST20系列≤3.6W

持續時間＜90s，+25oC

穩定功耗

ST50系列≤2.2W，ST36/ST20系列≤1.5W

持續時間＜300s，+25oC

環境溫度

工作溫度

-40℃~+70℃

儲存溫度

-55℃~+85℃

序號

符號

功能描述

1

EFC

頻率控制功能

2

NC

懸空

3

OUT

信號輸出

4

GND

接地

5

VCC

電源電壓

序號

符號

功能描述

1

EFC

頻率控制功能

2

NC

懸空

3

VCC

電源電壓

4

OUT

信號輸出

5

GND

接地

序號

符號

功能描述

1

VCC

電源電壓

2

OUT

信號輸出

3

GND

接地

4

EFC

頻率控制功能

5

NC

懸空

規格名稱

B

C

D

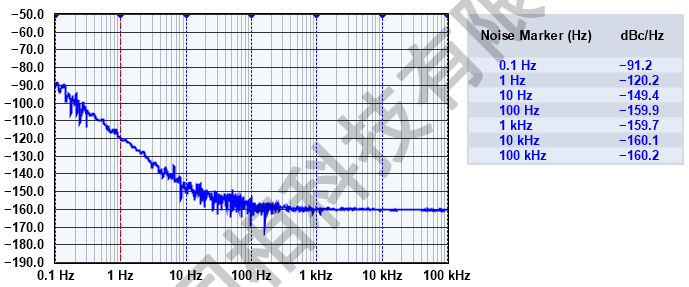

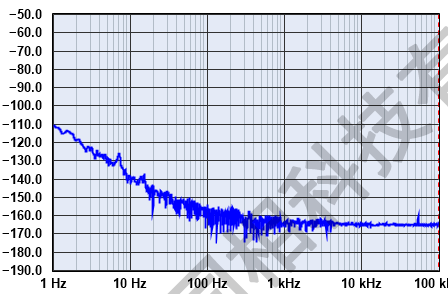

相位噪聲（dBc/Hz）

1Hz

-108

-110

-120

10Hz

-138

-142

-147

100Hz

-152

-153

-157

1kHz

-158

-158

-160

≥10kHz

-160

-160

-162

短穩

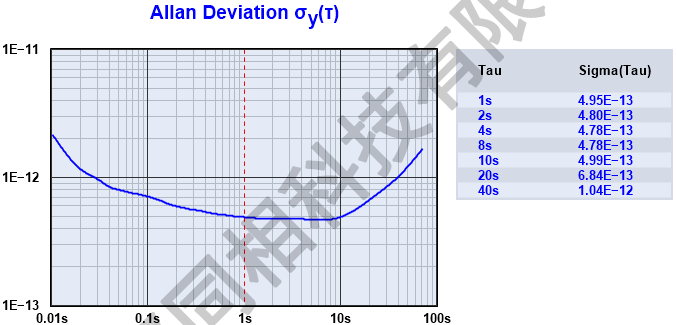

阿倫方差

≤1E-12/s

≤5E-13/s

≤1.5E-13/s

規格名稱

B

C

D

E

F

相位噪聲（dBc/Hz）

1Hz

-105

-108

-110

-112

-115

10Hz

-135

-138

-140

-142

-145

100Hz

-150

-150

-155

-155

-155

1kHz

-165

-160

-168

-160

-160

≥10kHz

-170

-162

-172

-162

-162

短穩

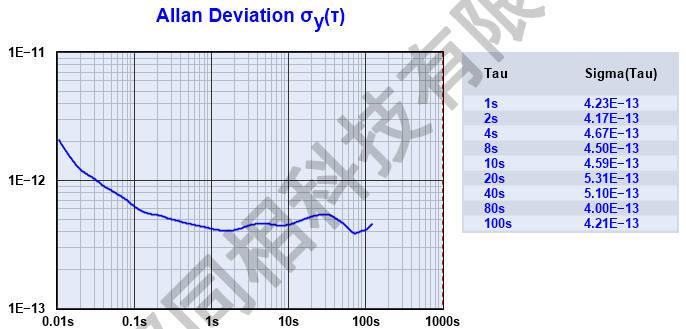

阿倫方差

≤1E-12/s

≤1E-12/s

≤7E-13/s

≤5E-13/s

≤3E-13/s

規格名稱

B

C

D

相位噪聲（dBc/Hz）

1Hz

-95

-100

-105

10Hz

-130

-135

-138

100Hz

-140

-145

-148

1kHz

-157

-158

-158

≥10kHz

-160

-160

-165

短穩

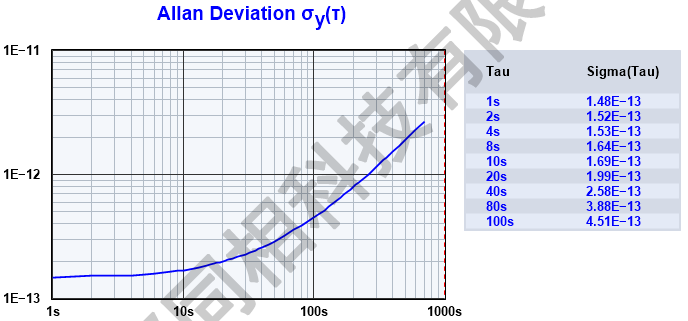

阿倫方差

≤5E-12/s

≤5E-12/s

≤1E-12/s

①

②

③

④

⑤
