輸入10MHz輸出頻率100MHz（可定制）
附加頻率穩定度優于3E-14/s
附加相位噪聲≤-130dBc/Hz@1Hz，≤-135dBc/Hz@10Hz
輸出頻率可定制
應用領域:設備內信號變換，鎖相環窄帶濾波，時鐘提純等
產品特性 | 規格名稱 | 指標參數 | 備注 | ||
射頻輸入 | 規格 | 10-100 | 10-40 | ||
輸入頻率 | 10MHz | 10MHz | 內置高穩晶振調諧范圍±5E-7，輸入10MHz準確度必須小于此范圍 | ||
輸入功率 | 5dBm~15dBm | 5dBm~15dBm | |||
諧波/雜散 | ≤-30dBc/≤-70dBc | ≤-30dBc/≤-70dBc | |||
準確度最低要求 | ≤ ± 3E-7 | ≤ ± 3E-7 | |||
穩定度最低要求 | ≤ ± 1E-7 | ≤ ± 1E-7 | |||
射頻輸出 | 輸出頻率 | 100MHz（1路） | 40MHz（1路） | 鎖定后穩定度與準確度同外參考，未鎖定時鎖相環處于掃描狀態 | |
輸出功率 | >7dBm | >7dBm | |||
諧波/雜散 | ≤-30dBc/≤-80dBc | ≤-30dBc/≤-80dBc | |||

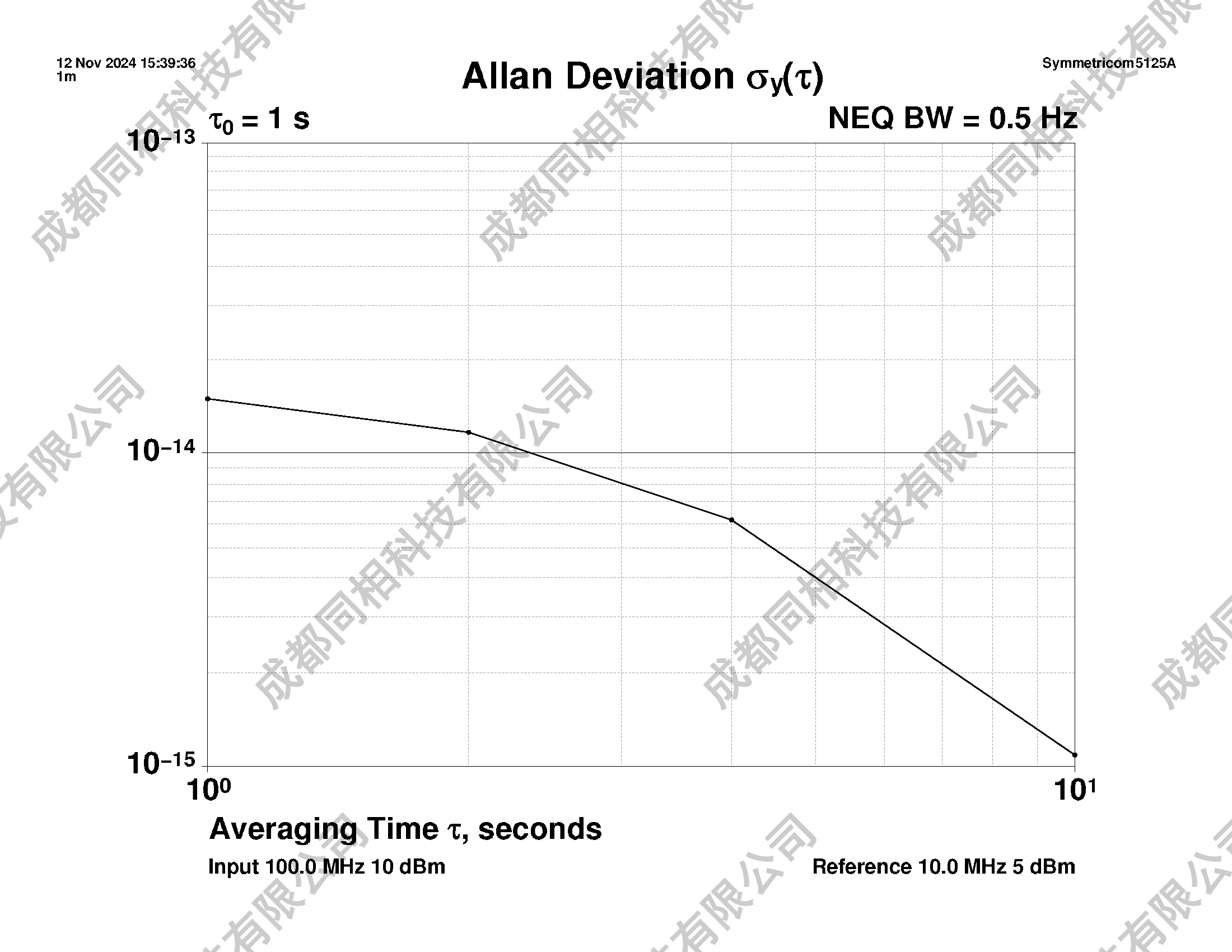

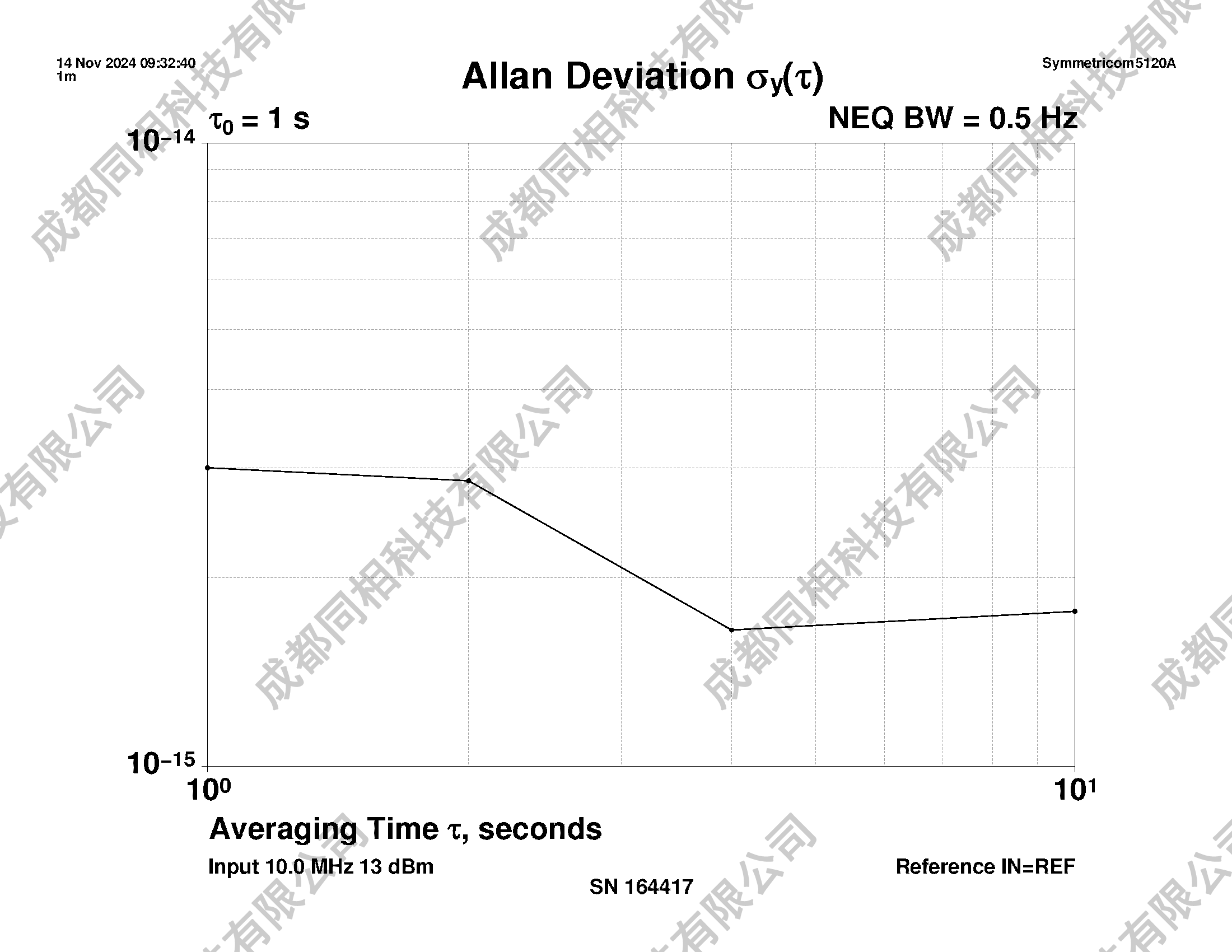

頻率穩定度 | 1s | ≤3E-14 | ≤3E-14 | 阿倫方差典型值外參考時附加穩定度 | |
10s | ≤8E-15 | ≤8E-15 | |||

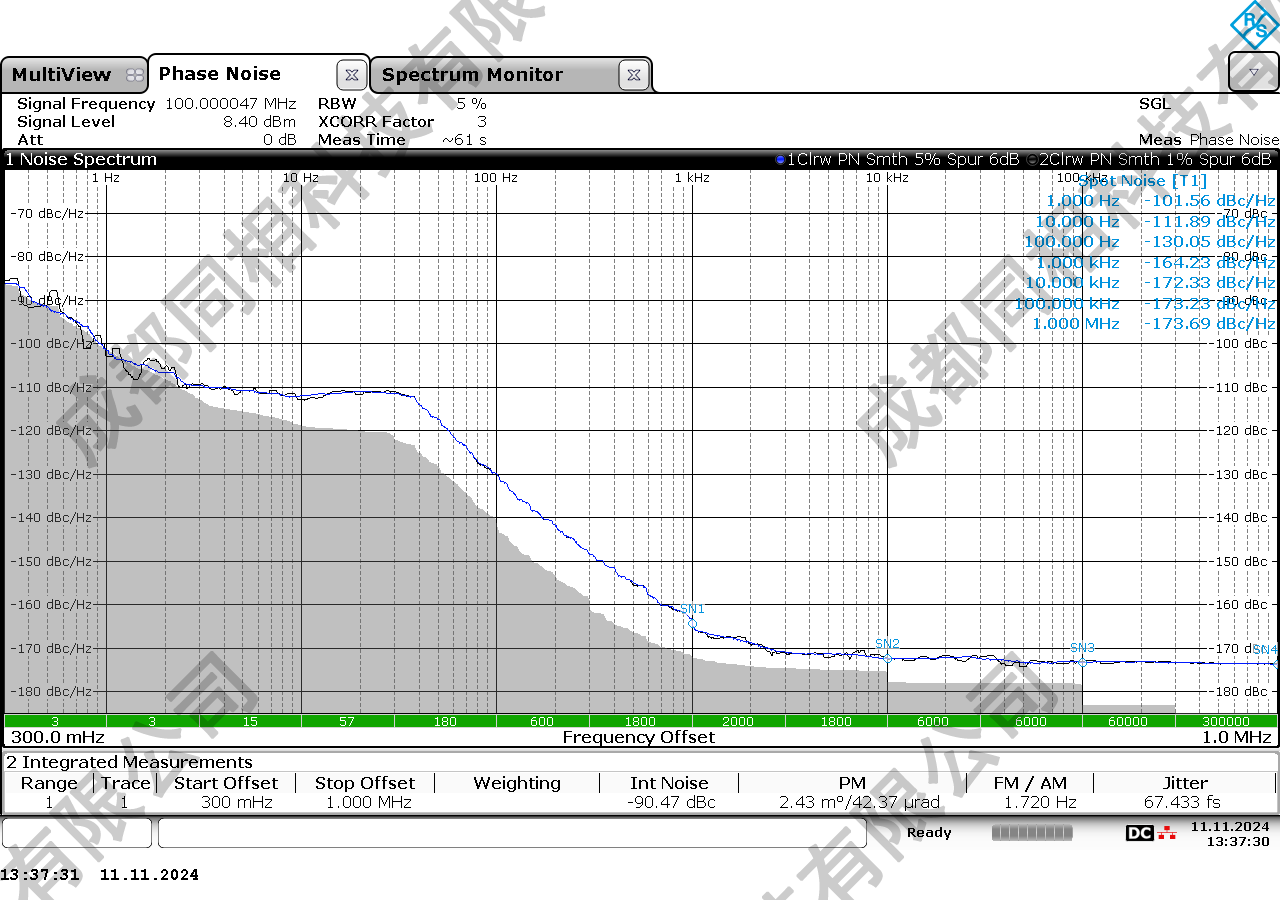

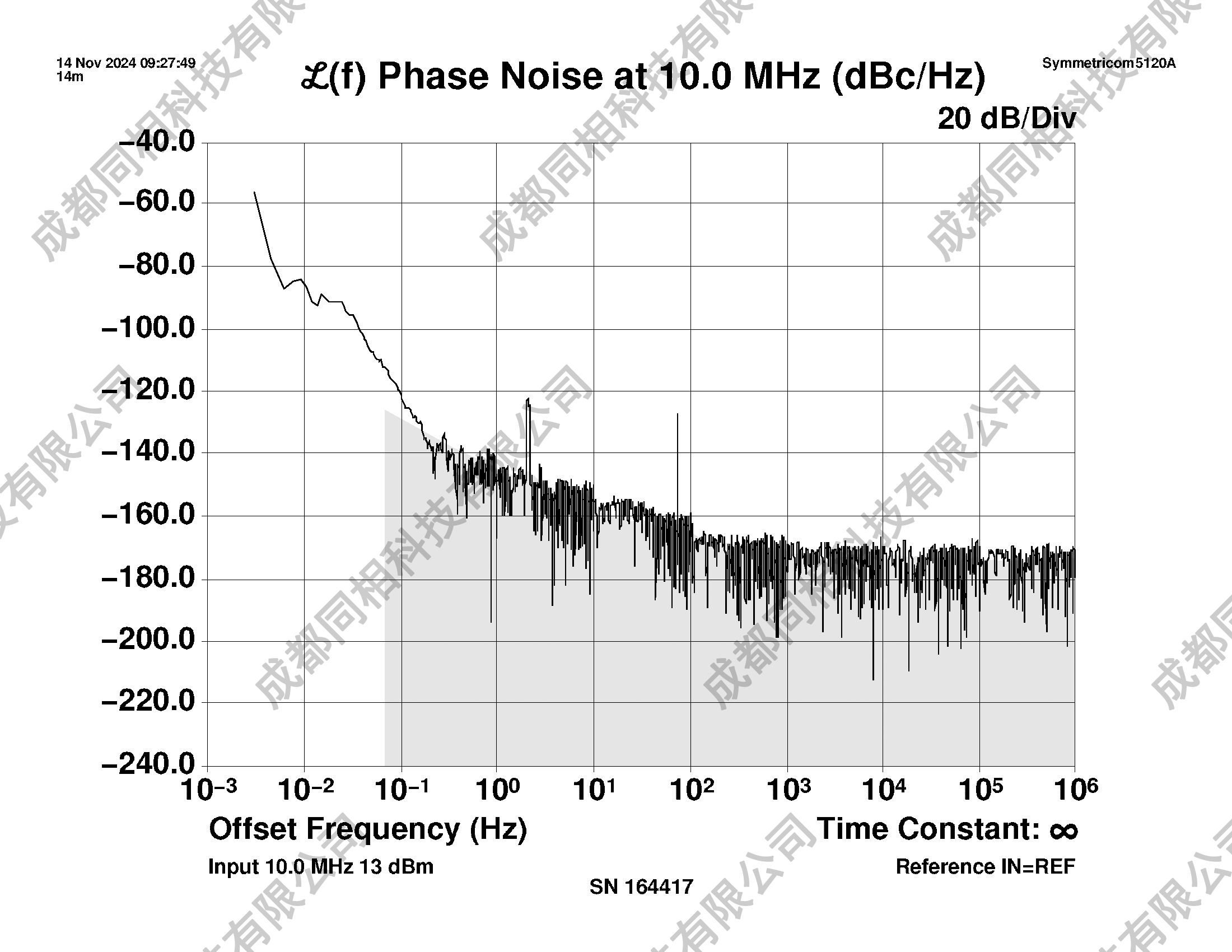

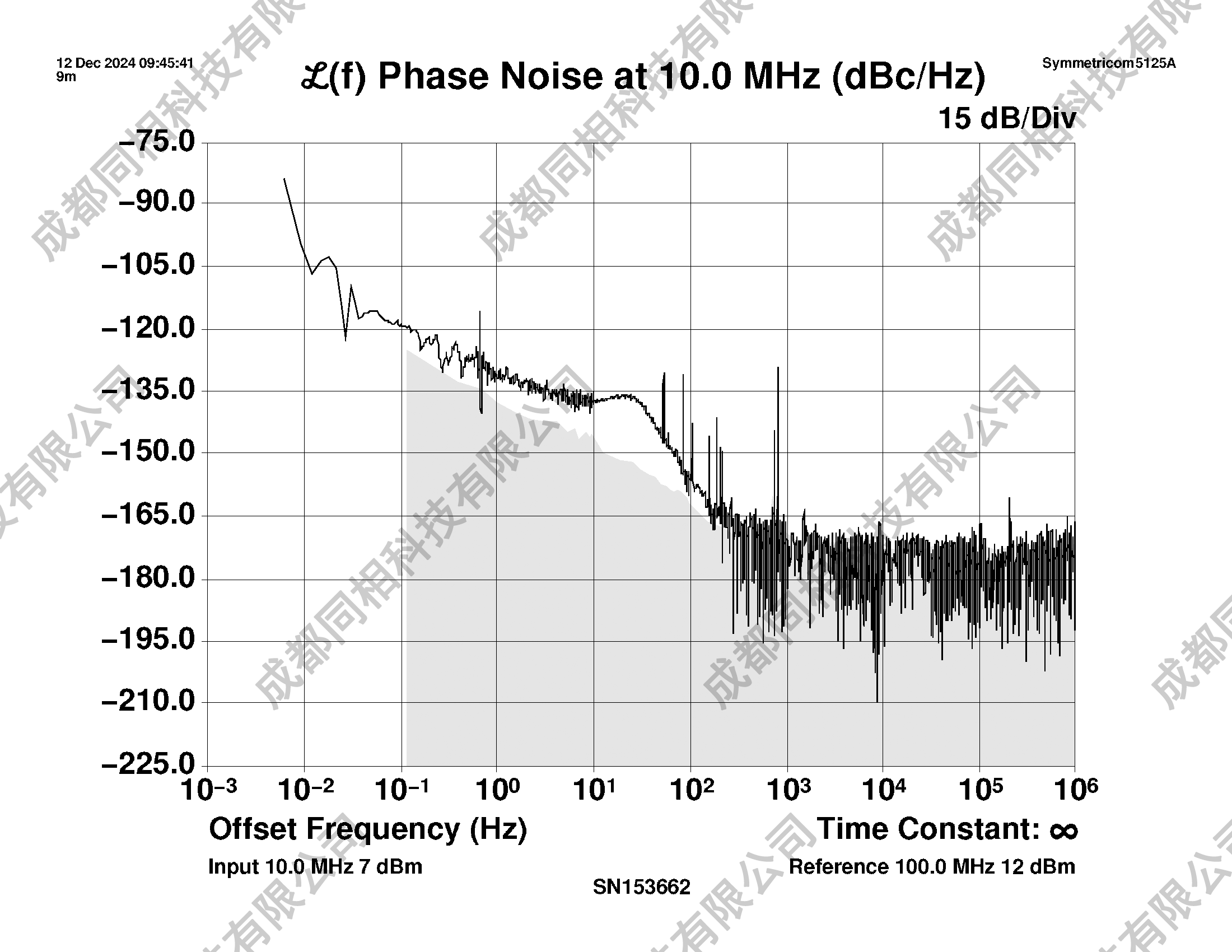

殘余相位噪聲 | 1Hz | 同參考（鎖相環自身基底為-130dBc/Hz） | 同參考（鎖相環自身基底為-130dBc/Hz） | 鎖相環環路帶寬為50到100MHz，若參考晶振相位噪聲在100Hz處不能優于-150,100Hz處相位噪聲會受影響 | |
10Hz | 同參考（鎖相環自身基底為-135dBc/Hz） | 同參考（鎖相環自身基底為-135dBc/Hz） | |||
100Hz | ≤-130dBc/Hz | ≤-128dBc/Hz | |||
1kHz | ≤-160dBc/Hz | ≤-155dBc/Hz | |||
10kHz | ≤-165dBc/Hz | ≤-15dBc/Hz | |||
電源電壓 | 供電電壓 | 12VDC(Vcc±5%) | |||
功耗 | 模塊：＜10W | ||||
電源接口 | DB9母頭 | ||||
環境 | 工作溫度 | -20oC~+50oC | |||
儲存溫度 | -55oC~+85oC | ||||
重量尺寸 | 重量 | <1kg | |||
尺寸 | 129.5*120*22mm（不含接頭） | ||||
